HT6809是一款內部集成32階數字音量控制以及抗削頂失真功能且具有超低EMI的立體聲免輸出濾波 器 D 類 音 頻 功 率 放 大 器 , 在 電 源 電 壓 5V 、THD+N=10%、4Ω負載的條件下,輸出高達3W的功率,在提供媲美于AB類放大器性能的同時,效率高達90%。
HT6809的最大特點是抗削頂失真（ACF）輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音）,也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的音樂享受,并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值,可靈活設置放大器的音質和輸出功率;同時芯片提供了ACF Off模式。HT6809采用獨有的電磁輻射（EMI）抑制技術,具有超優異的全帶寬低輻射性能,輻射水平在不加任何輔助設計時仍遠遠低于FCC Part15 Class B標準值,降低了系統電磁兼容設計難度。HT6809內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。此外,HT6809內置的關斷功能使待機電流最小化,還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能;采用無鉛TSSOP-20封裝形式。
特點
・抗削頂失真功能(Anti-Clipping Function, ACF)
・超優異的全帶寬EMI抑制性能
・免LC濾波器數字調制,直接驅動揚聲器
・32階數字音量控制（DVC）
・高輸出功率
3.0W@VDDP=VDDA=5.0V, RL=4Ω, THD+N=10%
1.9W@VDDP=VDDA=5.0V, RL=8Ω, THD+N=10%
・高效率
85%@VDDP=VDDA=5.0V, RL=4Ω, Po=1W
・低THD+N
0.1%@ VDDP=VDDA=5.0V , RL=4Ω, Po=1W
・通道隔離度
80dB@fIN=1kHz, Av=18dB
・高信噪比SNR:
90dB@ VDDP=VDDA=5.0V, Av=18dB
・優異的“噼噗-咔嗒”（Pop-Click）噪聲抑制性能
・靜音功能
・獨立聲道關斷
・過流保護功能、過熱保護功能
・欠壓異常保護功能
・無鉛封裝,TSSOP-20
應用
・便攜式音箱,USB音箱,FM插卡式音箱
・MP3/MP4擴展塢
・便攜式游戲機,數碼相框
・手機,筆記本電腦
・小尺寸LCD電視/監視器

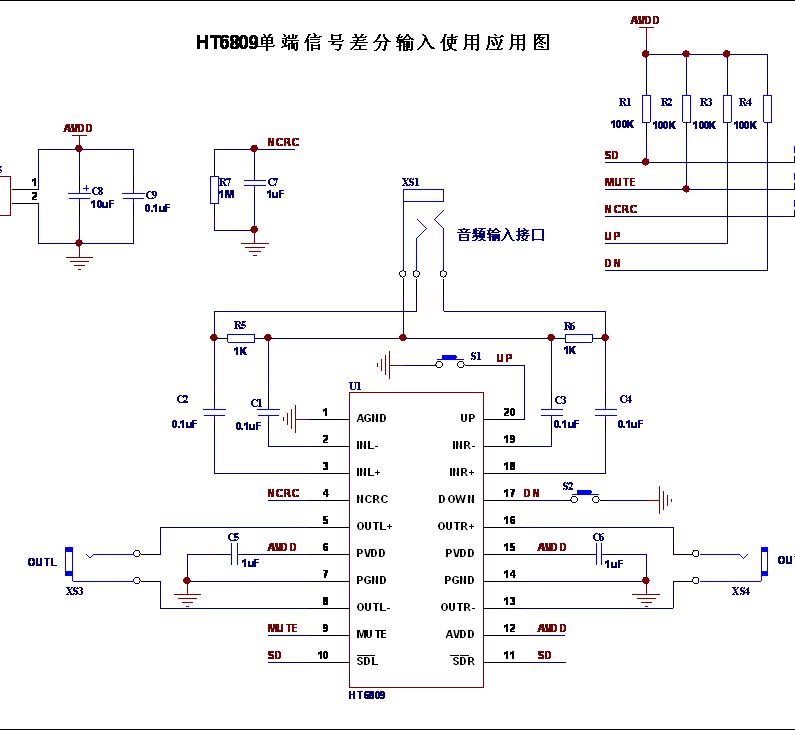

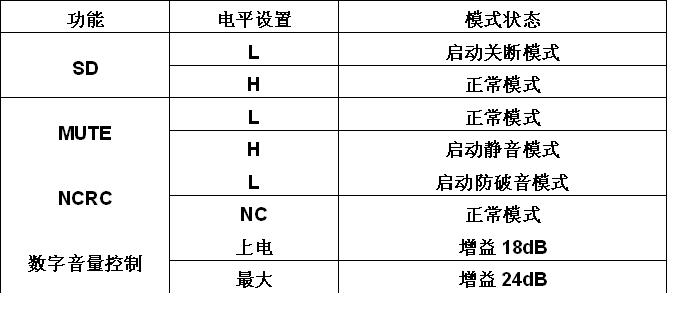

下面為詳細的設計原理：
.JPG)
.JPG)
高效率Hi-Fi D類揚聲器放大器LSI,在小型化、薄型化而又節能的前提下獲得前所未有的高音質、高輸出的聲音，構造出保護自然生態的、對地球友好的機器。
優點1：以超過90%的高效率實現低發熱
優點2：用獨特的防破音功能抑制失真，享受Hi-Fi高保真音質
優點3：用極少的外接元件實現節省空間的安裝
優點4：獨有的EMI處理技術，在不加電感磁珠的情況下，實現CLASS-AB類播放效果
