CSC8004是采用CMOS工藝，為音頻設備等音量控制電子化而設計的一塊專用集成電路。

該電路的特點如下：

l         較寬的工作電壓范圍：V_DD=2.2～12V

l         可在0dB~78dB范圍內進行升降衰減控制

l         內置8級直流電壓輸出

l         低功耗，高性能

l         數據在備份狀態下不丟失，只消耗極低電流

l         SOP16封裝

本文就CSC8004的應用原理及功能特點進行說明

應用原理圖

引出端排列

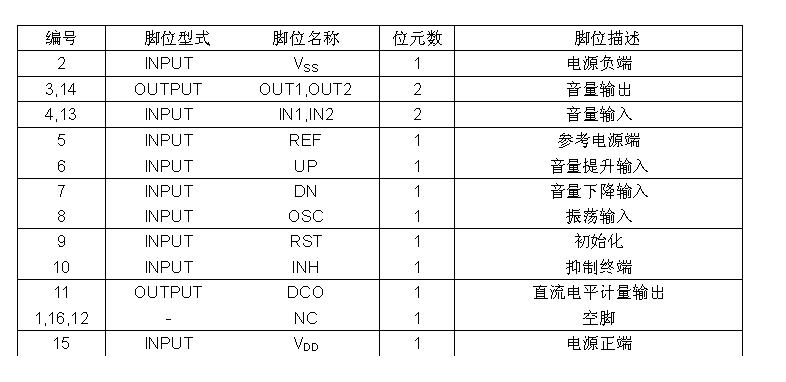

引出端功能

音量上升，下降控制線路

音量上升，下降由UP，DOWN鍵輸入控制。UP/DOWN輸入低電平一次，音量隨之上升/下降一級；連續置低，音量可連續變化。

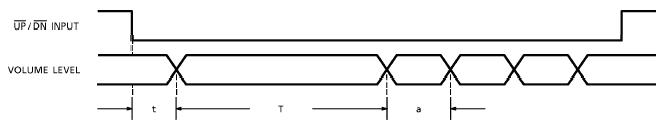

                                                按鍵時序圖：

注：防抖動時間                            t ≈2.2*1/fosc≈110ms；

   單步轉換到連續轉換時間      T≈10*1/fosc ≈500ms；

    上升，下降速度                         a≈2*1/fosc  ≈100ms；

初始化操作

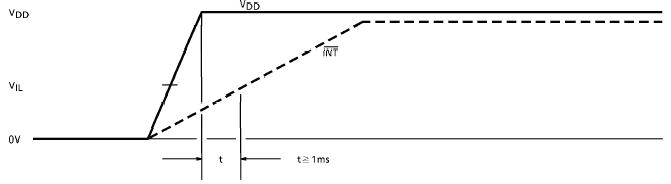

上電時，通過設置INT腳到低電平一段時間，音量電平設置初始值為-12dB，選擇合適的電容，使得上電時，INT腳的低電平時間保持超過1ms。

  直流輸出（DCO）

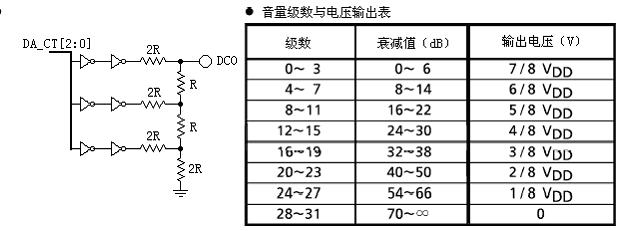

音量電平計量器直流輸出在內部連接到數模轉換器（R/2R型）。通過音量電平產生八級輸出電壓。由于輸出阻抗≈22KΩ（典型）是高電平，如果輸入阻抗緊接著被設置為低電平，則必須設置緩沖器。

                                         音量控制線路由階梯電阻和模擬開關組成。

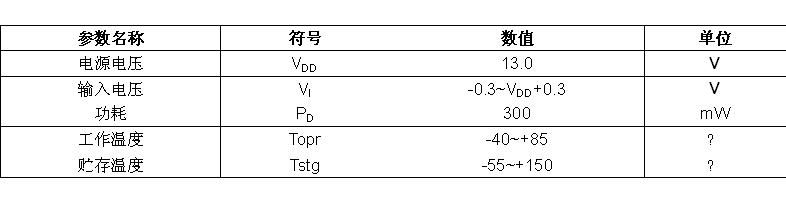

最大額定值 （Tamb=25℃）

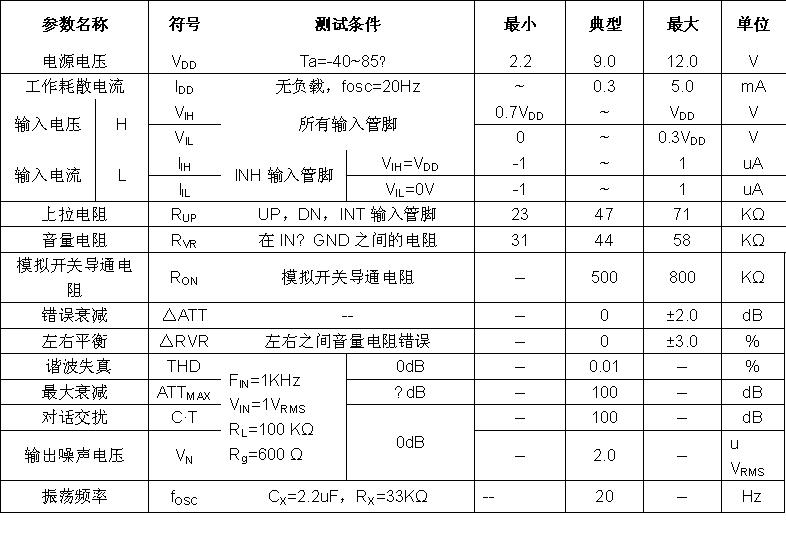

電特性（除非特別說明，V_DD=9.0V，Tamb=25℃）
