概述
TPA2012D2是一款立體聲無濾波器的D類音頻放大器，可采取WCSP和QFN封裝形式。它僅需要兩個外部元件就可以工作。
TPA2012D2的每個聲道都可以獨立關斷控制。使用G0和G1兩個增益選擇的引腳，可選擇6，12，18或24dB的增益。高的PSRR和差分結構提高了它對噪音和RF整流器的抗噪性。除了以上特征外，快速的啟動時間和小的封裝尺寸使得2012成為小型手上設備和PDA的最佳選擇。
TPA2012D2在5V電壓下可以以1.4W/Ch的功率驅動阻抗為8Ω的負載，1.4W/Ch的功率驅動阻抗為4Ω的負載。提供熱保護和短路保護。
特征
l 輸出功率
在5V工作電壓4Ω阻抗下為2.1W/Ch
在5V工作電壓8Ω阻抗下為1.4W/Ch
在3.6V工作電壓8Ω阻抗下為720mW/Ch
l 僅需要兩個外部元件
l 工作電壓范圍：2.5V到5.5V
l 每個聲道都有獨立的關斷控制
l 增益可在6，12，18和24dB中選擇
l 電路內部在關斷控制引腳上接有下拉電阻
l 高的電源抑制比：在217Hz下為77dB
l 快速的啟動時間（3.5ms）
l 低的供電電流
l 低的關斷電流
l 有短路保護和熱保護
l 節省的封裝：
2 mm X 2 mm NanoFreeTM晶圓級芯片封裝（WCSP）
4 mm X 4 mm 帶PowerPADTM的無鉛方形無引腳扁平封裝（QFN）
應用
l 無線或小型手上設備和PDA
l 便攜式DVD播放機
l 便攜式PC
l 便攜式收音機
l 便攜式游戲機
l 教學玩具
l USB接口的揚聲器
典型應用圖及應用說明
.JPG)

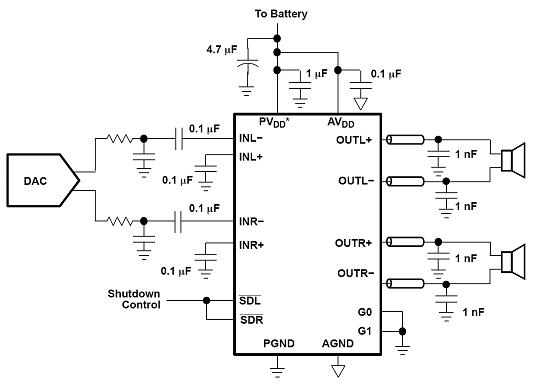

典型應用線路
.JPG)

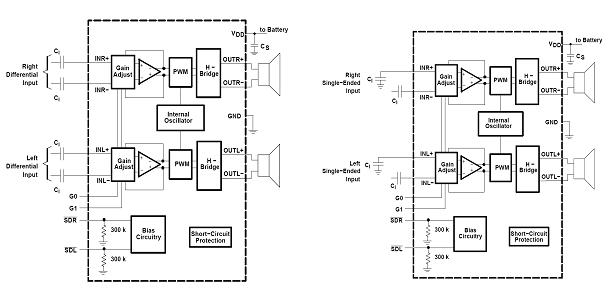

帶差分輸入和輸入電容的應用線路 帶單端輸入的應用線路
無濾波器工作和磁環濾波器
在有輻射的環境下如果設計沒有LC濾波器或者頻率敏感電路在高于1MHz的的頻率下工作，可以使用一個磁環濾波器。這種濾波器在那些必須通過FCC和CE的電路非常有用。因?yàn)?/span>FCC和CE只測試高于30MHz的放射源。當使用磁環濾波器時，在高頻下選擇一個高阻抗的器件，低頻下選擇一個低阻抗的器件。另外，要根據磁環來確定適當?shù)碾娏饕苑乐馆敵鲂盘?hào)的失真。

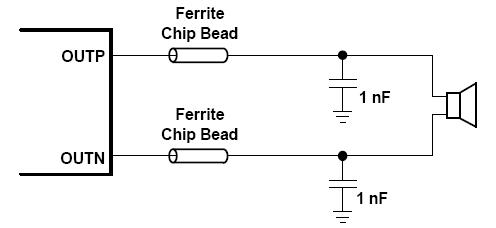

如果電路對于低頻(<1MHz)的電磁干擾比較敏感，或者放大器和喇叭之間有較長的導線，可以使用一個LC輸出濾波器。下圖是典型的磁環和LC輸出濾波器。
.JPG)
