產品概述
PAM8303/AX8303是一款高電源抑制比3W單通道D類音頻功率放大器，采用差分輸入消除噪聲和RF調整。高達90％的效率，占據較小的PCB面積使其成為手持設備的理想選擇。無濾波特性不要求額外的外部濾波器，更少的外部元件，更少的PCB區域，更低的系統成本，而且簡化了應用系統設計。
PAM8303/AX8303具有短路保護與熱保護特性。
主要特點
l 在1W，8Ω負載時達到90％的效率。
l 關機電流<1µA。
l 5V電源電壓下，帶4Ω負載輸出功率3W，總諧波失真10％。
l 要求極少的外部元件。
l 無輸入時超低噪聲。
l 電源電壓2.8V～5.5V。
l 短路保護。
l 過溫關斷。
典型應用
l 手機/智能電話
l MP4/MP3
l GPS
l 數碼相框
l 電子字典
l 便攜式游戲機

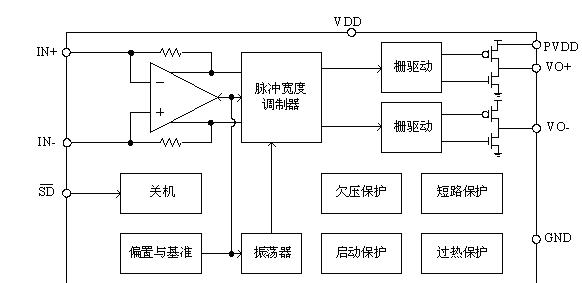

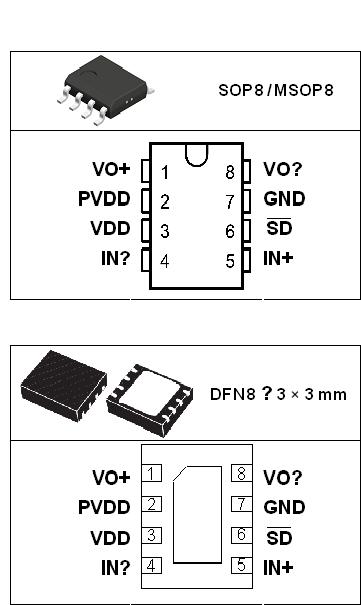

引出端排列
.JPG)

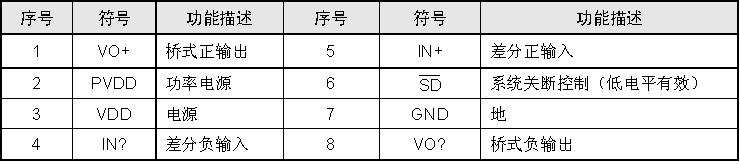

引出端功能
.JPG)
.JPG)
應用線路圖

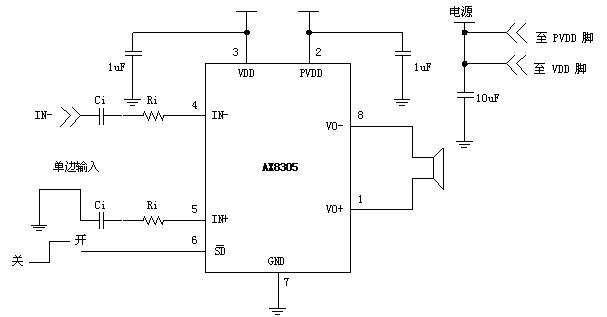

1 單邊輸入
.JPG)

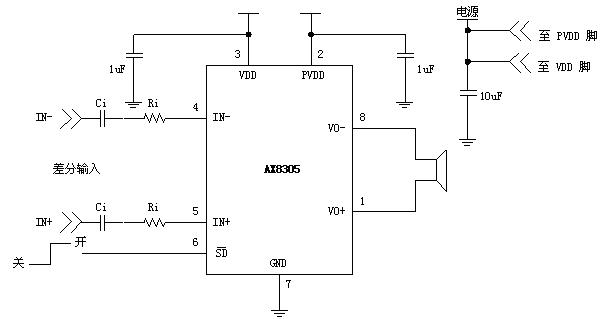

2 差分輸入
.JPG)
如何減小電磁干擾（EMI）

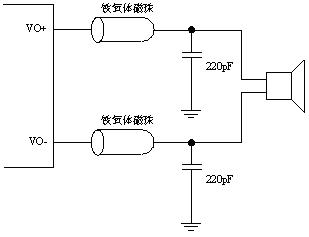

絕大部分的應用需要一個鐵氧體濾波器，如圖2所示。鐵氧體濾波器降低1MHz附近或更高頻率的EMI。當選擇鐵氧體濾波器時，應該選擇一個高頻高阻抗，低頻低阻抗的濾波器。為了達到最好的EMI濾波效果，輸出濾波器－鐵氧體EMI濾波器應該被放置的盡量地靠近輸出端，而且濾波器中用到的電容應該連接到系統地。
.JPG)
PCB版圖指導
1）接地
推薦使用平坦地或分離地。不要使用一根引線連接功率地和模擬地。功率輸出級的噪聲電流需要被返回到輸出噪聲地而不能是其它任何地方。如果這些電流流到了其它地方，有可能進入到功率電壓、號地等地方，或者更糟，產生循環或輻射噪聲，任何一種情況都會降低放大器的性能。邏輯上返回輸出噪聲電流的輸出噪聲地同CLASS-D開關特性相聯系必須連接到系統地。輸入、參考的信號電流需要返回到真正的地上。這個地只連接到信號元件和GND引腳，GND引腳然后連接到系統地。
2）電源線
同地一樣，VDD和PVDD需要被分別連接到系統電源上，所有的通路都應該盡量的短和厚。對于電源線來說，就像流水線一樣，任何在流過通路上的瓶頸都可能導致放大器不好的性能。
3）元件分布
去耦電容，正如前面描述的，高頻1µF去耦電容應該被放置在盡量靠近電源端（VDD、PVDD）。大的體電壓去耦電容（10µF或者更大）應該被放置在靠近IC的PVDD端。輸入電阻和電容應該被放置的非常靠近輸入引腳。
