產品概述
AX8703 是一款帶I2C 音量控制的3 W 立體聲D 類音頻功率放大器，能夠以D 類放大器的效率提供AB 類功率放大器的性能。采用D 類結構，AX8703 能夠以高于85 ％的效率提供3 W功率。新型的無濾波器結構可以省去傳統的D類放大器輸出低通濾波器，從而節省了系統成本和PCB 空間，是便攜式應用的理想選擇。AX8703 工作電壓2.5V-5.5V，采用SOP-16 封裝。
主要特點
無濾波的D 類放大器，低靜態電流和低EMI
在4 Ω負載和5 V 電源條件下，提供高達3W 輸出功率
− 75 dB ～ + 24 dB 范圍內的32 階I2C 音量控制功能
高達90％效率
低THD，低噪聲
短路電流保護
熱保護
極少外部元器件，節省空間和成本

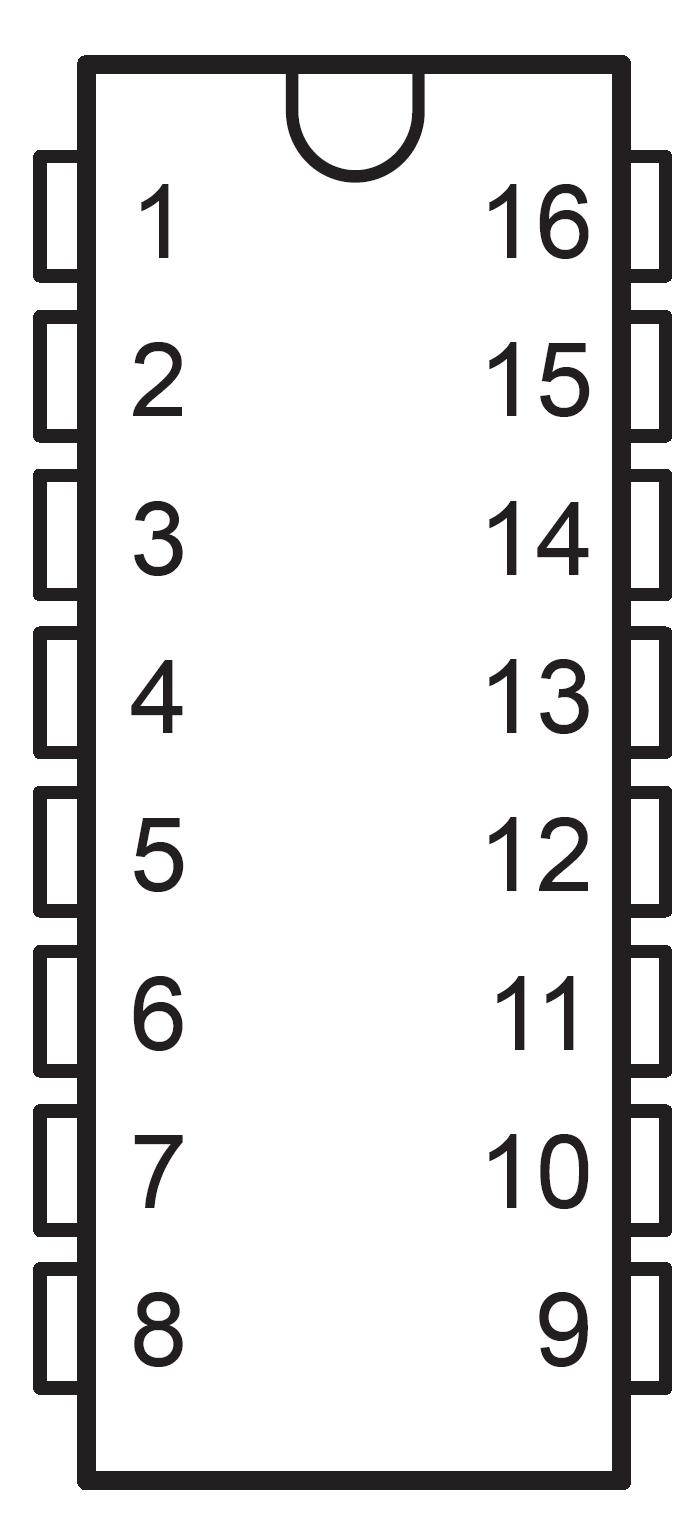

引出端排列
.JPG)
引出端功能
| 序號 |
符號 |
功能描述 |
序號 |
符號 |
功能描述 |
| 1 |
＋OUT_L |
左通道同相輸出 |
9 |
VREF |
內部模擬基準源，從VREF
連接一個旁路電容到GND |
| 2 |
PGNDL |
左通道電源地 |
10 |
INR |
右通道輸入 |
| 3 |
−OUT_L |
左通道反相輸出 |
11 |
GND |
模擬地 |
| 4 |
PVDDL |
左通道電源 |
12 |
SHDN |
系統關斷控制（低電平有效） |
| 5 |
VDD |
模擬VDD |
13 |
PVDDR |
右通道電源 |
| 6 |
INL |
左通道輸入 |
14 |
−OUT_R |
右通道反相輸出 |
| 7 |
SDA |
I2C 總線數據輸入端口 |
15 |
PGNDR |
右通道電源地 |
| 8 |
SCL |
I2C 總線時鐘輸入端口 |
16 |
＋OUT_R |
右通道同相輸出 |
功能說明
.JPG)
應用線路圖
使用注意事項
1）當AX8703 工作在無濾波器時，必須先接通揚聲器再接通電源，否則容易對芯片造成損壞。
2）當AX8703 工作在無濾波器時，最好在連接到揚聲器的引出口先套上一個鐵氧體磁環，以減少可能的電磁干擾。
3）芯片的極限工作電壓為5.5 V，最大工作電壓為5.0 V。在電池工作時，應當注意，如果采用4 節新的普通干電池或堿性電池，其電壓有可能會超過6 V，從而對芯片造成損壞，所以最好采用4 節充電電池，或是3 節堿性電池，其總電壓不超過5.5 V。
4）由于芯片中的數字音量控制具有很大的增益，所以在增大其音量時要注意不要讓輸入信號過大而使信號產生削波限幅，甚至還可能使芯片損壞。
5）在測試時，如果無濾波器工作，采用純電阻代替揚聲器，所得到的測試結果會比采用揚聲器作為負載時的結果為差，包括THD 的結果、效率測試的結果等。
