MT8816/CD22M3494/M3494包含8×16個模擬開關陣列IC應用電路原理圖說明
文章來源： 更新時間：2010/8/31 23:22:00
在線咨詢：
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


概述：

       MT8816采用最先進的小工藝ISO－CMOS制造工藝，功耗低，可靠性高，隔離度好。該電路包含8×16個模擬開關陣列，7到128個地址譯碼和鎖存電路。通過不同的地址信號，可以對128個開關尋址。DATA端口輸入邏輯電平“1”或“0”，可對模擬開關打開或關閉。模擬信號范圍從VDD到VEE。還可以通過芯片CS，允許對芯片開關陣列擴展。采用PLCC-44/DIP-40封裝。CD22M3494/M3494/AT8816與其管教兼容。

芯片特性：

內含控制鎖存器，地址譯碼

建立時間，保持時間短

寬電壓范圍：4.5V～13.2V

12Vpp模擬信號

 Ron最大65Ω@VDD=12V,25℃

⊿Ron≤10Ω@VDD=12V,25℃

低失真，全CMOS開關

小的饋通和串擾

獨立的模擬數字參考電壓源

         芯片應用：

按鍵系統

PBX系統

模擬/數字多路開關

音頻/視頻開關

移動設備

測試設備

引出端排列

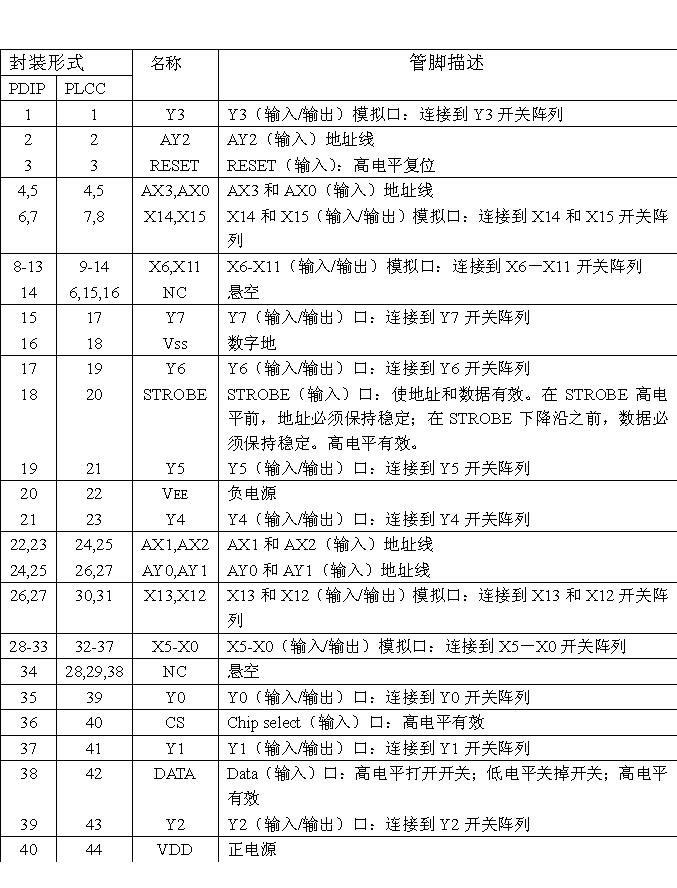

管腳描述

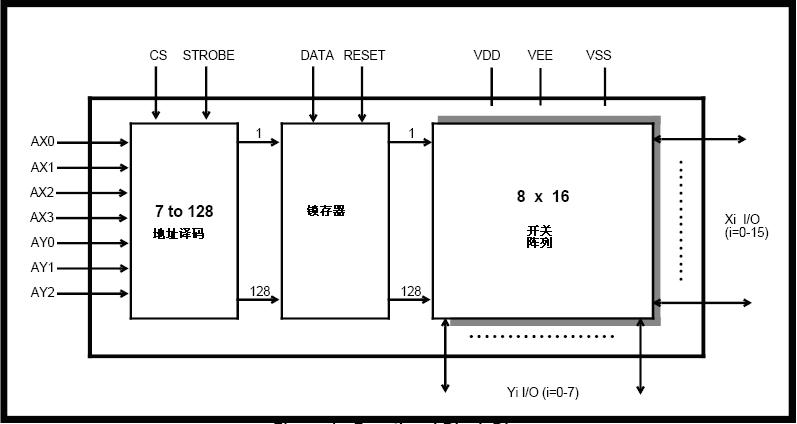

芯片系統框圖

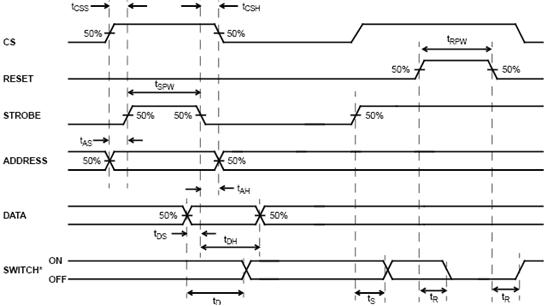

時序圖



詳細的產品資料請查閱：http://www.wujiu5zhuce.cn/products_3566.htm
