產品概述
PAM8803是一款帶64級電子音量控制的3 W 立體聲D 類音頻功率放大器，能夠以D 類放大器的效率提供AB 類功率放大器的性能。采用D 類結構，PAM8803能夠以高于90 ％的效率提供3 W功率。新型的無濾波器結構可以省去傳統的D類放大器輸出低通濾波器，從而節省了系統成本和PCB 空間，是便攜式應用的理想選擇。PAM8803工作電壓2.5V-5.5V，采用SSOP-24 封裝。市場上TA8803與其管教兼容。
主要特點
無濾波的D 類放大器，低靜態電流和低EMI
在4 Ω負載和5 V 電源條件下，提供高達3W 輸出功率
− 56.8dB到＋24dB范圍內的64 階電子音量控制功能
高達90％效率
低THD，低噪聲
短路電流保護
熱保護
極少外部元器件，節省空間和成本
典型應用
LCD 電視機、監視器
筆記本電腦
便攜式揚聲器
便攜式DVD 播放器、游戲機
手機/ 免提電話

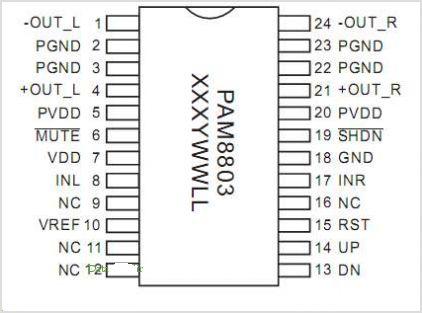

引出端排列
.JPG)

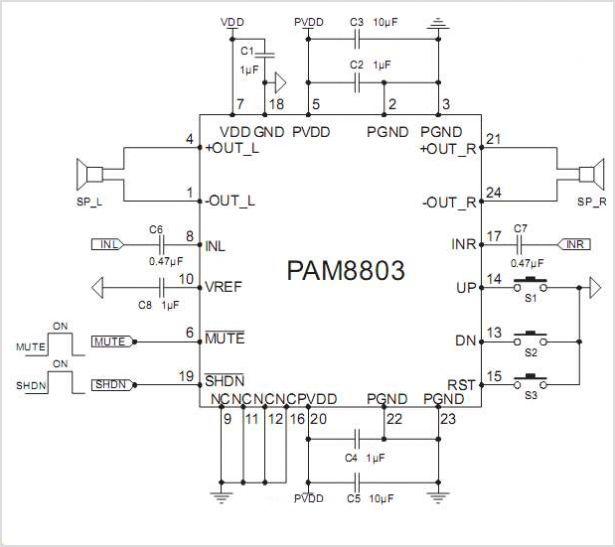

應用線路圖
.JPG)
