MAX9768 單聲道、10W、D類揚聲器放大器，帶有音量控制
概述
MAX9768單聲道、10W、D類揚聲器放大器提供高品質、高效音頻驅動，內置音量控制功能。
MAX9768具有64級雙模(模擬或數字可編程)音量控制和靜音功能。該音頻放大器工作于4.5V至14V單電源，采用14V電源供電時，可向8Ω揚聲器提供高達10W的輸出功率。
可選的擴譜調制模式降低了EMI輻射，使得該器件在采用鐵氧體磁珠濾波器和長達1m的電纜進行測試時能夠很容易地通過EMC測試。MAX9768可與外部時鐘同步，允許多個D類放大器同步工作。
MAX9768具有高達77dB的PSRR、低至0.08%的THD+N和高達97dB的SNR�？煽康亩搪泛蜔徇^載保護防止故障狀態下器件損壞。MAX9768采用24引腳薄型QFN-EP (4mm x 4mm x 0.8mm)封裝，工作于-40°C至+85°C擴展級溫度范圍。
關鍵特性
10W輸出(8Ω，PVDD = 14V, THD+N = 10%)
受專利保護的擴譜調制
采用鐵氧體磁珠濾波器，符合EN55022B EMC規范
放大器工作于4.5V至14V電源
內置64級音量控制(通過I²C總線或模擬控制實現)
低至0.08%的THD+N (RL = 8Ω, POUT = 6W)
高達77dB的PSRR
提供兩個tON定時器
- MAX9768—220ms
- MAX9768B—15ms
低功耗關斷模式(0.5µA)
短路和熱過載保護
應用/使用
平板顯示器
GPS導航系統
多媒體監視器
筆記本電腦
安全/個人移動無線裝置

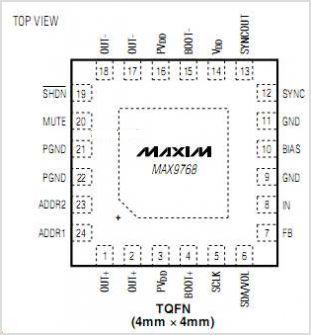

管教功能圖（QFN-24）

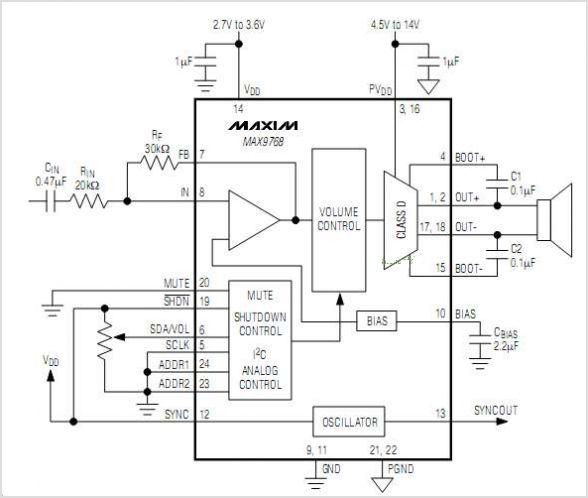

典型工作電路
應用原理圖
.JPG)
