概述與特點
PT2323使特別為六聲道家庭劇院音響系統所設計的音響用輸入選擇器，并且內置2聲道——6聲道轉換器，可以直接將傳統立體2聲道信號直接轉換呈模擬6聲道信號，使用I2C控制介面，單電源9V供應電壓，低成本及極佳的性能表現（THD<0.005%TYP），適合任何高性能的6聲道音響系統。采用SOP-28/DIP-28封裝，CSC2323F與其管教完全兼容。
該電路的特點如下
供應電壓 9V；
提供4組立體聲及一組6聲道輸入端；
內置2聲道——6聲道轉換器和副低頻低通濾波器；
最大輸入電壓可達3.75Vrms(1KHZ,THD<1%)；
低失真<0.005%(1KHZ,0.2Vrms)，低噪聲<6uVrms；
I2C控制介面。
應用范圍
AV音響器材、迷你組合音響、汽車音響、多媒體音箱

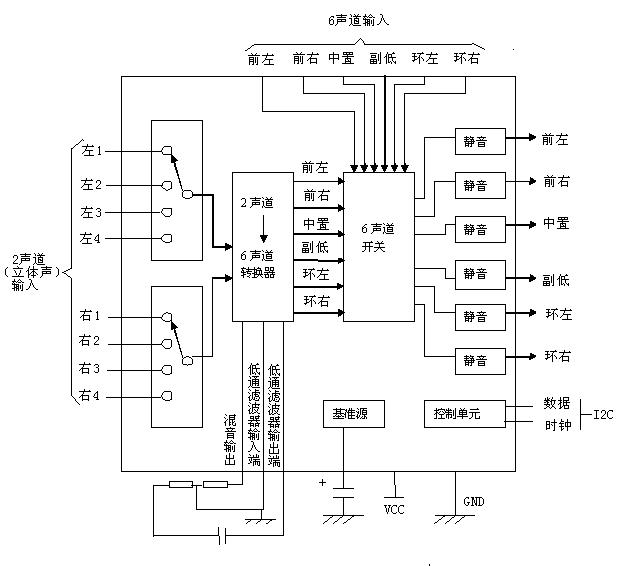

方框圖
.JPG)

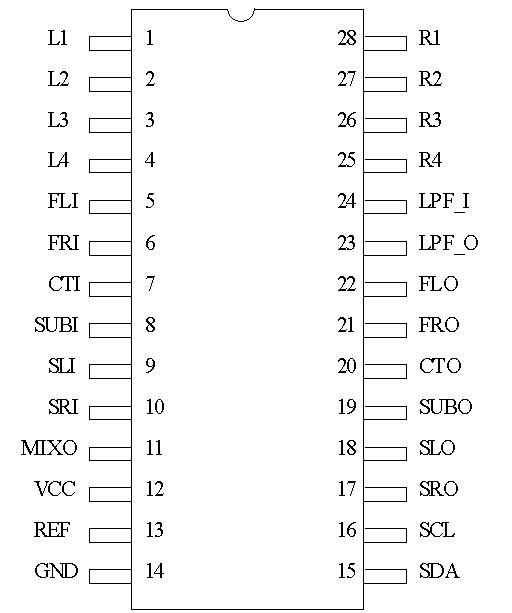

引腳圖
.JPG)
功能說明
2聲道-6聲道轉換器
PT2323的任一組立體聲輸入端被選擇均直接被自動轉成6聲道輸出，但是6聲道輸出端的信號被選擇時，則是直通6聲道的輸出端，信號不經過任何處理。2-6轉換時，原來的L和R音源也是直通輸出端，只有CT,SUB,SL,SR為經過處理而附加的。但并非任何立體聲信號均有必要轉換成6聲道輸出，因此PT2323提供了每聲道獨立的靜音功能，不需要輸出的聲道均可以用靜音功能在輸出端予以控制。
環繞增強功能
環繞增強功能開啟時可在2-6聲道轉換狀態下增強信源中的空間感信號，但建議在立體聲進立體聲出的功能下，將環繞增強功能關閉，這樣可以增加L,R間的分離度，以上功能在6聲道輸入狀態下無作用。
混音聲道
混音聲道意指CT (中央聲道)和SUB(副低頻聲道)，這兩個聲道的信號是由L,R信號相加混音而成。原本L,R信號并未加以處理直通FL,FR輸出端，因仍含有完整的同相信號（CT)與副低頻信號(SUB)，因此混音聲道為-6dB輸出，以免幅值過大。此混音(-6dB)輸出可以用I2C介面控制其開啟。
副低頻分頻器

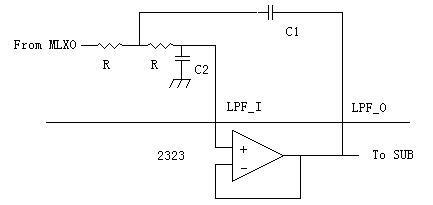

PT2323內置副低頻分頻器的正向OP緩沖器，因此和外部RC元件配合就可以接成SalleoK型式的低通濾波器，如下圖：
.JPG)
如果上圖R=24K，則
低通濾波器
F=280HZ，C1=0.047μF， C2=0.018μF。
F=200HZ，C1=0.068μF， C2=0.027μF
F=120HZ，C1=0.1μF， C2=0.047μF

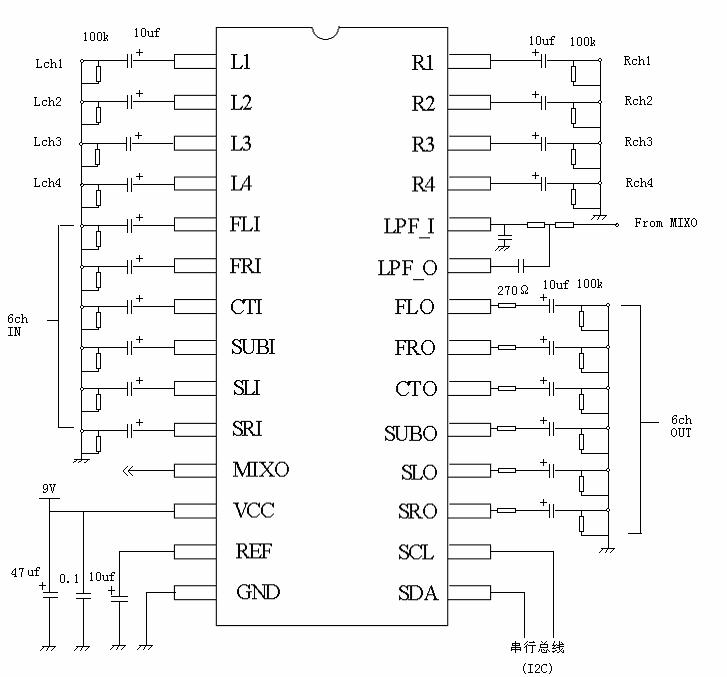

應用圖
.JPG)
