TDA7382應用原理圖

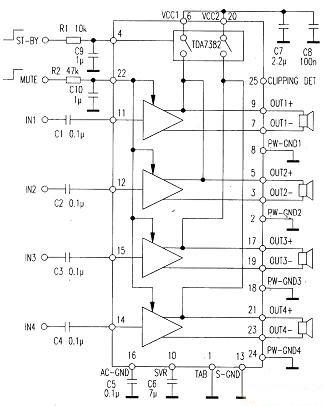

 TDA7382 是意法半導體公司新推出不久的汽車用 AB 類功放集成電路，它采用 25 腳單列FLEXIW ATT 封裝。內有 4 路22W PNP／NPN 互補晶體管構成的橋式 AB 類音頻功率放大器，是高檔汽車理想的多聲道功放集成電路，其應用電路見上圖。

由上圖可看出，它的外圍元件極少，因此故障率極低。在不帶自舉電容器情況下，該放大器允許滿擺幅輸出（即輸出電壓的幅值接近電源電壓幅值）。TDA7382 內置鉗位檢測器，能對電源進行自動穩壓。另外，它還具有待機、靜噪及電池極性反接、短路和過熱保護功能。

TDA7382 主要電參數如下：

電源電壓 10～15V；

靜態工作電流 180mA；

電壓增益 26dB；

在VCC＝14.4V，RL＝4Ω，f＝1kHz，THD＝10%的情況下，輸出功率為 4×22W，最高結溫 150℃；
