PCA9551/AT9551——8位的LED驅動器，具備閃光控制功能，也可以作為普通I/O擴展器使用PCA9551/AT9551為背光和RGB混色應用提供驅動8個并聯LED的能力。這個器件也可以單獨開啟、關閉或閃爍每個LED(閃爍頻率有兩種可編程方案可選)，芯片內部集成振蕩器電路，具有可編程的閃光控制驅動功能。此外，該器件還可以通過I2C 或 SMBus接口實現傳感器控制，電源開關，開關按鈕和狀態指示照明等功能。PCA9551/AT9551二者管教兼容。
產品特性：
驅動8個LED并提供可編程閃光功能；
內部上電復位 ；
8個漏極開路輸出，每路驅動電流為25mA ；
兩種可編程閃爍頻率：0.15625 Hz 至 40 Hz（6.4/0.025秒）；
內部集成振蕩器電路，無需外部元器件；
工作電壓范圍：2.3V~5.5V；
I/O可被用作通用I/O口；
支持熱拔插；
低待機電路
兼容400kHz I2C總線規范；
封裝：16引腳SOP，TSSOP或者16焊點（pad）TQFN封裝（尺寸為4x4mm）
【PQI SDXC Class10產品規格】:
傳輸速度: Class10
容量:64GB
尺寸：32 x 24 x 2.1 (mm)
保固時間：終身保固
功能框圖

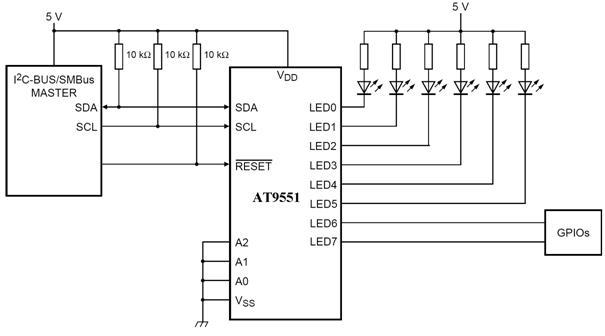

應用原理電路圖
|
