3.結構框圖

4.管腳描述

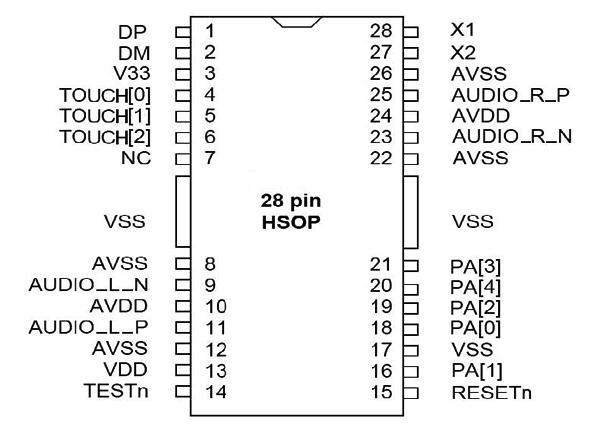

5.管腳示意圖

6.電氣特性

參數	符號	工作條件		最小	典型	最大	單位
		VDD	條件
工作電壓	VDD			4.5		5.25	V
工作電流		VDD	無負載			500	mA
靜態工作電流		VDD	系統休眠	150			uA
I/O口低電平輸入電壓		VDD	CMOS斯密特輸入			0.3VDD	V
I/O口高電平輸入電壓		VDD	CMOS斯密特輸入	0.7VDD			V
I/O口漏電流		VDD	0.2VDD		10		mA
I/O口源電流		VDD	0.9VDD		4		mA
I/O口上拉電阻					30		kΩ
每聲道音頻輸出電流		VDD	接8歐姆揚聲器		346		mA
音頻輸出低電壓		VDD	電流輸出200mA			0.8	V
音頻輸出高電壓		VDD	電流輸出200mA	4			V
LDO輸出		VDD			3.3		V

電源供應電壓………….0.3V ~ 5.25V  儲存溫度………….-25 ~125℃

端口輸入電壓………….0.3V ~ VDD+0.3V  工作溫度…………-20 ~80℃

7.應用示意

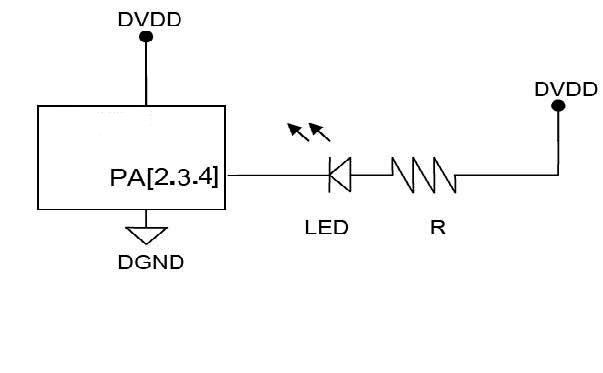

1. LED應用示意

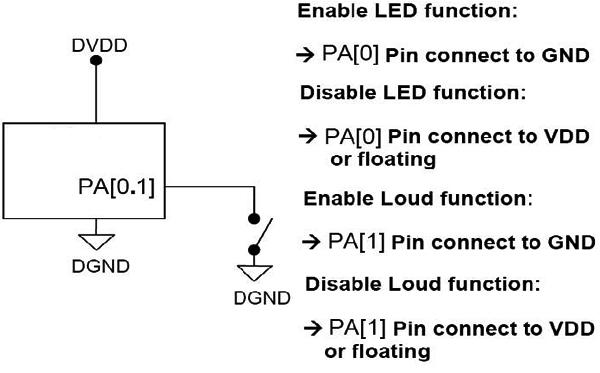

2. LED Control/Loud Control

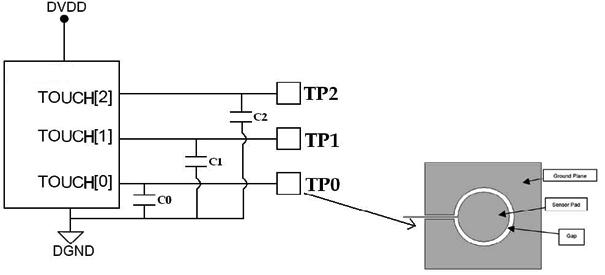

3. TOUCH應用示意

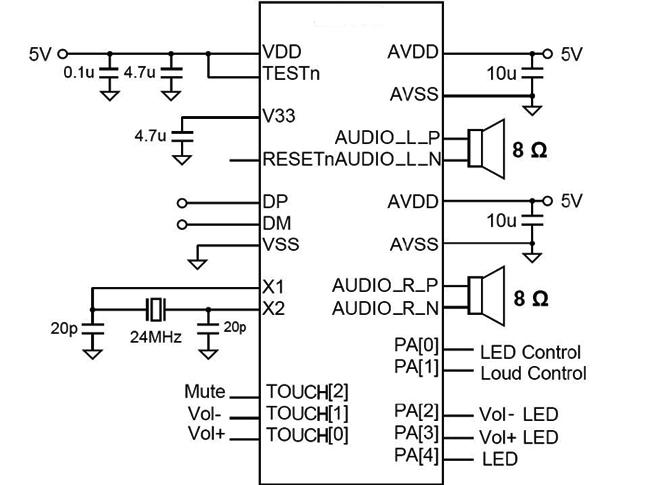

4. 典型應用電路

注意:
1. LED控制功能位于PIN PA[0]，當PA[0]接地表示播放音樂時LED為閃爍功能，空接或接VDD則LED恒亮。
2. Loud控制功能位于PIN PA[1]，當PA[1]接地表示Loud功能開啟(音量調整最后三階開放)，空接或接VDD則Loud功能關閉。
3. Vol-LED在減小音量時亮，Vol+LED在增大音量時亮。
4. 建議使用頻率誤差小于30ppm的晶振。
5. 建議使用雙層PCB Layout，且Layout時盡量讓IC左右兩端的散熱片有足夠的空間散熱，旁邊也不要有元件阻擋散熱。
6. 建議PCB Layout的鋪地銅箔面積(長×寬)大于50×50mm，且鋪地銅箔上穿孔盡量多。
7. TP到TOUCH管腳的感應走線應盡量短且長度最好保持一致，線寬建議保持在0.17mm~0.2mm。感應走線不要接近或并行與高頻信號走線DP、DM。
8. 可通過改變C0、C1、C2的電容來調整觸摸靈敏度，電容越小靈敏度越高。其取值范圍為0pf~50pf。
9.芯片復位后會讀取外部電容值作為判斷基準值，并在檢測到無按鍵的情況下，每2秒自校準一次，根據外部環境的漂移來調整基準值。
10.芯片檢測到有按鍵時，會停止自校準，15S后重新進行自校準。也就是說連續按鍵時間不要超過15S。
11.正常工作模式下可以檢測到的觸摸按鍵頻率大于10次/秒。

8.封裝信息

HSOP 300mil
