一，芯片概述
D6919ZZ收音IC集成了完整的調頻（FM） /調幅（AM）/短波（SW）/電視伴音接收機功能，包括從天線輸入到立體聲音頻輸出中所有模塊。芯片支持世界各地的調頻/調幅/短波/電視伴音波段。采用TSSOP-28封裝。
二，功能特點
支持全世界調頻波段(56 ~ 108 MHz)；
支持電視伴音波段（174 ~ 223 MHz）；
支持全世界調幅波段（520 ~ 1710 KHz）；
支持全世界短波波段（4.75~21.85 MHz）；
支持寬供電電壓范圍：2.0V~4.5V；
支持32.768KHz無源晶體和參考時鐘模式；
內部集成DCO；
智能頻率控制；
自動增益控制；
精確數字解調；
自適應抑制噪聲功能；
FM重低音；
支持模擬/電子調節音量；
支持50uS和75us去加重；
集成LDO；
Pb-free/RoHS compliant；
無寄存器控制，調臺，模式切換及波段控制都采用外部硬件控制，省去了MCU。
三，應用
桌面收音機，袖珍收音機
鐘控收音機
Boom boxes

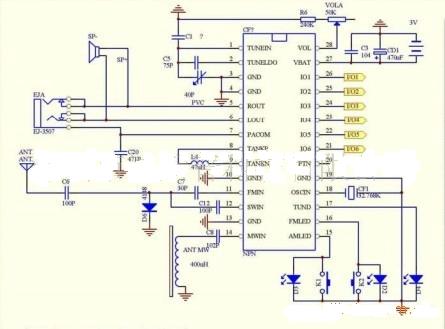

四，應用原理圖
.JPG)
五，電路圖說明
1.所有接地要求就近接地，盡量單獨接到地平面，不要復用太長走線；
2.PIN11，PIN12分別是FM和SW的輸入管腳，經過隔直流電容C2和C1，共用天線；
3.PIN14是MW的輸入管腳，經過隔直流電容C3后外接磁棒天線，要求磁棒線圈無載Q值能達到100，電感量400~500μH范圍內；
4.PIN15和PIN16分別是模式指示燈接口，外接LED燈，常開開關和一個電阻，當按下FMKEY時，切換到FM模式，FM指示燈亮，當按下AMKEY時，切換到AM模式，AM指示燈亮，需要注意FM指示燈和AMKEY并聯，AM指示燈和FMKEY并聯；
5.PIN17腳位是電臺指示燈，當搜索到電臺時，該腳位將輸出2V(2mA)高電平，可以用來驅動LED指示燈；
6.PIN18接32.768K晶體，需要考慮晶體的頻偏和等效直流電阻，頻偏會影響到搜臺指標，建議用±100ppm以內的晶體，等效直流阻抗要求小于100KΩ，這樣可以保證振蕩器快速起振；
7.PIN21，PIN22是FM波段控制開關，具體組合對應的FM波段參考第2章的管腳說明；
8. PIN23~PIN26是AM波段控制開關，具體組合對應的FM波段參考第2章的管腳說明；
9.PIN27是電源輸入端，建議靠電源處接2.2Ohm串1000uF到地，靠近芯片管腳加20uF和1nF的濾波電容；
10.PIN28是音量控制腳位，接滑動變阻器到地；
11. PIN1和PIN2是調臺腳位，需要接的電容有C7(0~7pF)，C8(68pF),C9(3pF)和C10(0~40pF)，其中C7是可變電容， C7是為了彌補電容誤差確保PVC從最大電容到最小電容都要能覆蓋整個頻段，C10是PVC，實際就是通過PVC的電容變化來進行調臺的；
12. PIN5和PIN6分別為右聲道和左聲道聲音輸出端口，在輸出到喇叭時，這兩個作為差分信號直接驅動喇叭，此時PIN7（PACOM）可以懸空，在驅動耳機時則需要將PIN7經過一個電感（L3）引到耳機地線；
13. PIN7是PACOM腳位，在接喇叭時，此管腳可懸空，接耳機時，此管腳經過L3連到機地線；
14. PIN8和PIN9連39nH電感，電感離管腳盡可能近，否則會引入寄生電感。
