TDA7388 4x41W汽車專用4聲道AB類功放IC性能介紹及應用電路

文章來源：更新時間：2011/7/30 23:19:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

TDA7388是汽車專用AB類音頻功率放大器，采用單電源14.4V供電，MOSFET放大輸出，41W×4聲道 Hi-Fi功放，失真小、低噪音，抗干擾能力強，具有AC、DC輸出短路和溫度保護，特別是功耗方面性能特別突出，超低功耗，工作穩定，音質極佳。采用Flexiwatt-25封裝，主要用于汽車收音機。

TDA7388特征：

■封裝：Flexiwatt25

■最大輸出功率：4 x 41W/4Ω

■4 x 25W/4Ω @ 14.4V, 1KHz, 10%

■低失真
■低輸出噪聲

■ST-BY 功能
■靜音功能

■電源電壓檢測，自動靜音在最小。

■減少外部組件數量：
-內部固定增益(26dB)
-無外部補償
-無啟動電容器

TDA7388引腳排列：

TDA7388電路圖：

TDA7388應用原理圖

TDA7388 4P.C.B. AND COMPONENT LAYOUT OF THE FIGURE 4

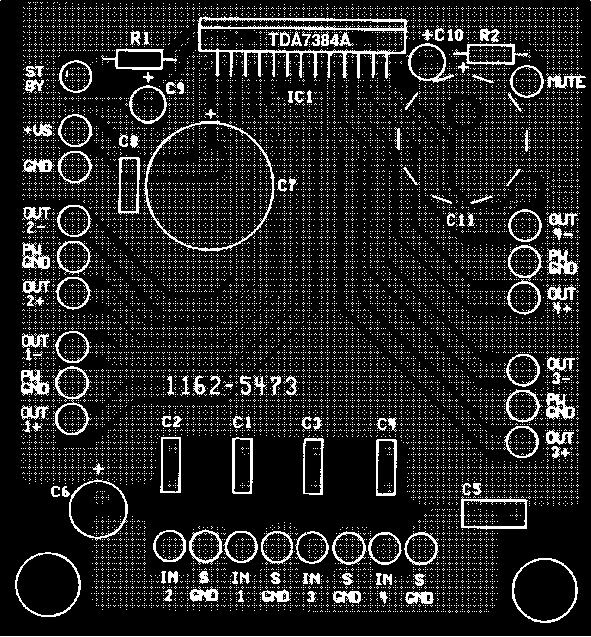

Figure 5. Components & Top Copper Layer

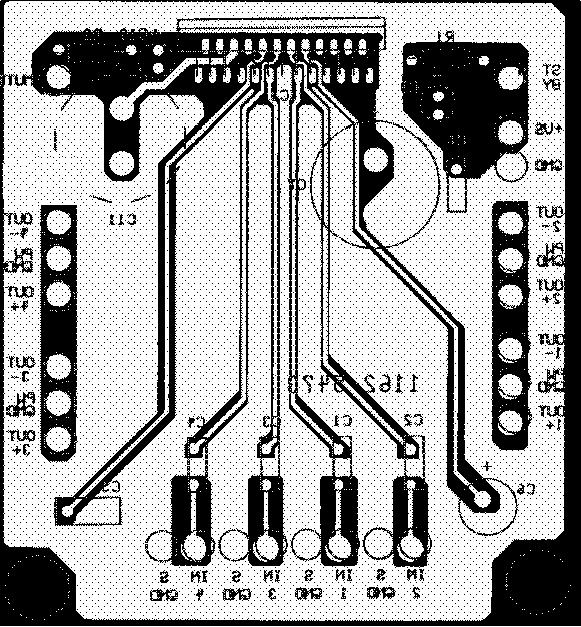

Figure 6. Bottom Copper Layer

TDA7388使用注意事項：
1.電源要DC12V 電流3A以上，最好10A電流
2.喇叭最好使用阻抗為4歐姆的，靈敏度高些的，車用喇叭更好
3.對于一些信號電平比較低的音源，要加上前置放大器才能發揮出效果
4.注意正負極不能接反，最好用穩壓電源供電
5.音頻輸入端子分有前后左右共四個聲道輸入，帶有靜音控制，電源地和音頻地獨立分開，避免聲音出現混濁不清
6.需要加散熱板

我司現重點致力于國產TDA7388的推廣銷售，在價格和貨期方面有絕對的優勢，詳細的產品資料請查閱：http://www.wujiu5zhuce.cn/products_3630.htm
