| NS4358 內置3D環繞立體聲音效的2.1聲道（5W+3W×2）低電壓D類音頻功放IC性能介紹及應用電路圖說明 |
|
|
| 文章來源： 更新時間：2011/9/6 21:44:00 |
在線咨詢： |
| |
功能說明
NS4358是一款超低EMI，無需濾波器，5W+3W×2的高效率的2.1聲道+3D環繞立體聲的D類音頻功放。NS4358 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的PWM 調制結構及反饋電阻內置方式減少了外部元件，將2.1聲道功能、3D環繞立體聲功能和帶通濾波器集成在單顆芯片上，只需極少的外圍元器件，最大的節省了PCB面積和系統成本。
NS4358內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達 90%以上的效率更加適合低電壓，高功率輸出的音頻系統。NS4358提供 TQFN4×4-28封裝，額定的工作溫度范圍為-40℃至85℃。
主要特性
單顆芯片上實現了3D環繞立體聲和集成帶通濾波器的2.1聲道功能
輸出功率（5V電源）： 5W(2Ω 負載)+ 3W×2(4Ω 負載)
工作電壓范圍：2.5V～5.5V
0.1%THD+N（1.5W輸出功率、2Ω 負載、5V電源）
優異的全帶寬EMI抑制能力
優異的“上電，掉電”噪聲抑制
高達90%的效率
高PSRR：-80dB（217Hz）
過流保護、過熱保護、欠壓保護
TQFN4×4-28封裝
應用領域
手提電腦、桌面插卡音響、臺式電腦、低壓音響系統、音樂手機等。
管教分配圖及功能描述
.JPG)
|
符號
|
管腳號
|
描述
|
|
INNPL
|
1
|
放大器左聲道輸入負端
|
|
INNL
|
2
|
放大器左聲道輸入負端
|
|
IL
|
3
|
BASS左聲道輸入
|
|
AGND
|
4
|
模擬信號地
|
|
IR
|
5
|
BASS右聲道輸入
|
|
INNR
|
6
|
放大器右聲道輸入負端
|
|
INPR
|
7
|
放大器右聲道輸入正端
|
|
LPFA
|
8
|
低通濾波器A
|
|
LPFB
|
9
|
低通濾波器B
|
|
HPFA
|
10
|
高通濾波器A
|
|
HPFB
|
11
|
高通濾波器B
|
|
BASSO
|
12
|
重低音濾波輸出
|
|
BPAI
|
13
|
重低音輸入
|
|
Bypass
|
14
|
旁路電容
|
|
VOPB
|
15
|
放大器低音輸出正端
|
|
PGND
|
16,22,26
|
電源地
|
|
PVDD
|
17,20,24
|
電源輸入
|
|
VONB
|
18
|
放大器低音輸出負端
|
|
CTRL
|
19
|
工作模式設置
|
|
VORN
|
21
|
放大器右聲道輸出負端
|
|
VORP
|
23
|
放大器右聲道輸出正端
|
|
VOLP
|
25
|
放大器左聲道輸出負端
|
|
VOLN
|
27
|
放大器左聲道輸出正端
|
|
AVDD <, /font>
|
28
|
模擬信號電源
|

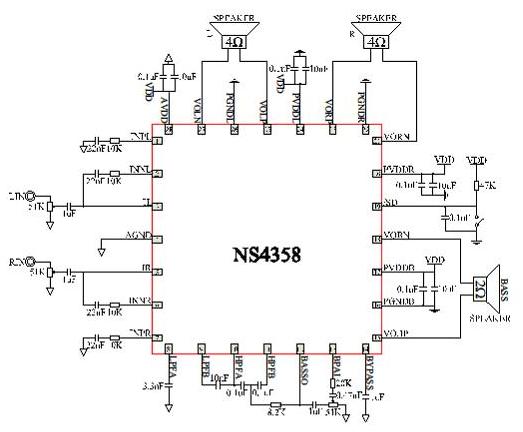

典型應用電路
.JPG)
我司現力推2.1音箱音頻功放IC，NS4358 詳細的產品資料請查閱：http://www.wujiu5zhuce.cn/products_3627.htm |
| |
|
|
|
|
|
| |
| |
| |
 |
