Si484x-A SSOP封裝原理圖和PCB Layout

這一章節講述Si484x-A在實際應用中的4種典型應用電路的原理圖及PCB Layout。
1.  Si484x 應用電路：主MCU選擇收音波段并設置波段屬性
主MCU選擇收音波段并設置波段屬性的應用電路如圖4所示。一般的作法是用連接到MCU的按鍵進行波段選擇，MCU檢測到按鍵動作后發出命令給Si484x選擇到預定的波段。主MCU同樣能設置波段的屬性，如波段最高頻率和最低頻率點，立體聲指示門限值，去加重，AM信道間隔等等。為保證Si484x正常工作，必須確保以下兩點：
(1).Si484x第1腳(LNA_EN) 不能接上拉電阻。
(2.)Si484x第5腳 (BAND) 必須連接到電源端。

C6和C15為第20/21腳 (VDD1/VDD2) 的電源旁路電容。C6/C15應盡可能靠近第20/21腳 (VDD1/VDD2) 和第22腳(DBYP) 放置。這樣可以盡可能的減少旁路電容和走線引起的電流環路面積，使旁路電容阻抗最小化。
第22腳 (DBYP) 是專用的旁路電容腳，只連接旁路電容，此管腳不能連接到GND。
第13腳和第14腳是芯片的GND，在PCB板上，這兩個管腳必須很好的連接到電源的GND。
第9腳是芯片的RFGND，在PCB板上，此管腳必須很好的連接到GND平面。
在做PCB布板設計時，應盡量在芯片底部和周圍產生大的GND平面，芯片所有的GND和RFGND管腳都要連接到這個GND平面上。

C4和C7 (4.7µF)是芯片音頻輸出第23腳 (ROUT) 和第24腳 (LOUT) 的音頻交流耦合電容。如果用耳機功放，該電容和耳機功放輸入電阻R，決定高通濾波器的頻率拐點，如下列公式所示。C4和C7電容的排放位置關系不大。

公式1. 高通濾波器頻率拐點

C28和C29 (22pF) 是晶體負載電容，當使用芯片內部振蕩電路時，需要使用這兩個電容，參考所選晶振的數據手冊以選擇合適的負載電容值，且必需考慮
PCB所產生的寄生電容的大小。C28和C29要連接到相同的接地點，并且盡量保證晶振和負載電容構成的電流環路面積最小。
Y1 (32.768 kHz)為晶振，當使用芯片內部振蕩電路時，需要使用該晶振。Y1盡可能靠近第18腳 (XTALO) 和第19腳(XTALI) 以減小電流環路。如果使用外部時鐘 (32.768 kHz) 連接到第19腳 (XTALI) 時，第18腳 (XTALO) 懸空。
數字信號或參考時鐘走線需遠離第6腳和第7腳。第6腳和第7腳必須懸空。
第2，15，16，17腳是與主MCU的通信腳。第15腳 (RST) 推薦使用100K的電阻R6作為上拉電阻和0.1µF的電容C19作旁路電容。第16腳 (SDIO) 必須接10K上拉電阻R3。
VR1 (100K / 10%), R27, C1, C13 組成了調臺電路。調臺電位器VR1推薦使用精度為10%的100K電位器。
Q1 (2SC9018) , B6, C30,31,33,36, R31,32,34,41 組成了SW波段的低噪放LNA電路。工作在AM和FM波段時，Si4844的信號LNA_EN會關斷LNA電路。

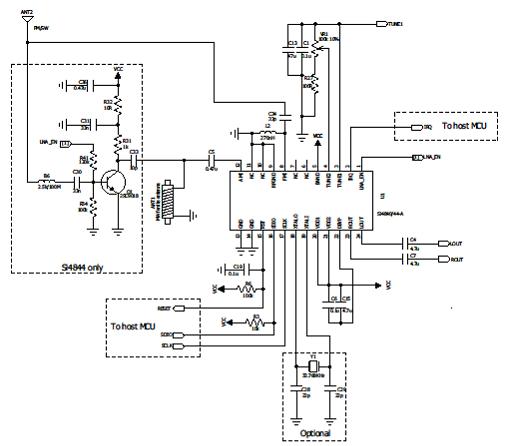

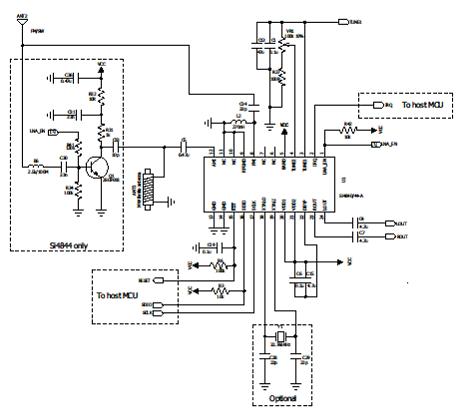

圖4. Si484x 應用電路: 主MCU選擇波段并設置波段屬性

2.  Si484x應用電路：主MCU選擇默認波段和使用默認波段屬性
主MCU選擇Si484x內部默認的波段并使用默認波段屬性的應用電路如圖5所示。在這個應用中，主MCU發命令給Si484x選擇默認的波段，但MCU不能設置默認波段已定義的屬性（如2.1中所定義的屬性），只能設置那些沒有定義的屬性，如軟靜音屬性等等，詳細可參考 “AN610:Si484x Programming guide”。為保證Si484x工作正常，必須做到如下兩點：
1.Si484x第1腳 (LNA_EN) 必須加上10k的上拉電阻R42到電源端。
2.Si484x第5腳 (BAND) 必須直接連到電源端。

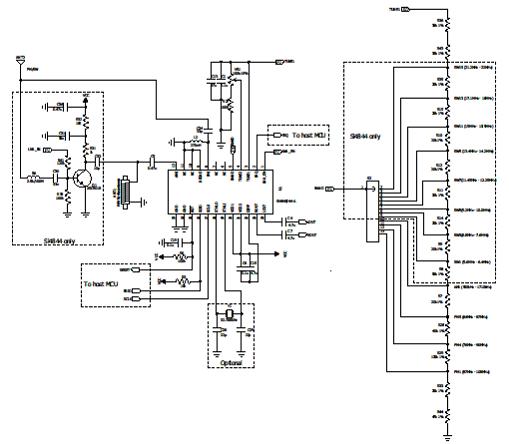

圖5. Si484x應用電路：主MCU選擇默認波段和使用默認波段屬性

3.  Si484x應用電路：滑動開關選擇波段和MCU重新設置波段屬性
滑動開關選擇波段和MCU設置波段屬性的應用電路如圖6所示。該電路中，滑動開關用于波段的選擇，MCU可重新設置所選波段的屬性。用滑動開關和電阻網絡選擇波段的方法，可參考章節2.2部分。在這個應用中，用滑動開關和電阻網絡選擇任何Si484x 默認的波段，MCU則根據用戶的要求去重新設置所選波段的屬性。MCU只能重新設置滑動開關所選擇波段的屬性，不能切換波段，比如不能從FM切換到AM或SW波段，也不能從AM切換到FM或SW。為保證Si484x正常工作，必須確保以下兩點：
1.Si484x第1腳 (LNA_EN) 不能接上拉電阻。
2.Si484x第5腳 (BAND) 接到滑動開關。

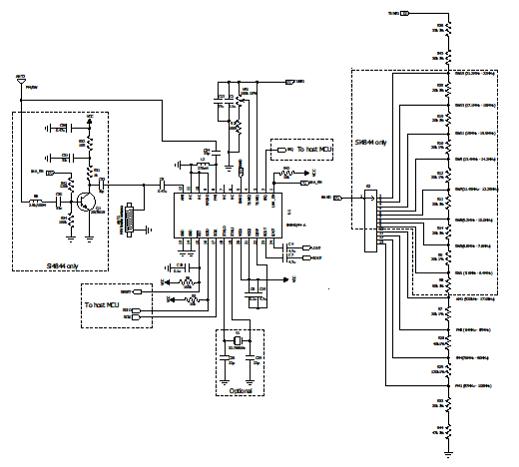

圖6. Si484x 應用電路：滑動開關選擇波段和MCU重新設置波段屬性

4.  Si484x 應用電路：滑動開關選擇波段并使用默認波段屬性
用滑動開關選擇波段并使用默認波段屬性的應用電路如圖7所示。該電路中，主MCU不能選擇波段，也不能改變默認波段所定義的屬性，如章節2.1中所定義的。MCU只能設置沒有定義的波段的屬性，如軟靜音屬性等等，詳細可參考“AN610:Si484x Programming guide”。 為保證Si484x正常工作，必須確保如下兩點：
(1).Si484x第1腳 (LNA_EN) 必須加上10k的上拉電阻R42到電源端。
(2).Si484x第5腳 (BAND) 必須直接連到滑動開關。

圖7. Si484x 應用電路：滑動開關選擇波段并使用默認波段屬性

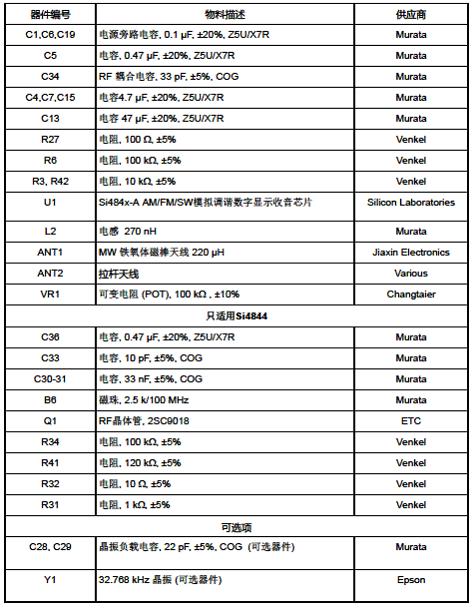

5.  Si484x 材料清單

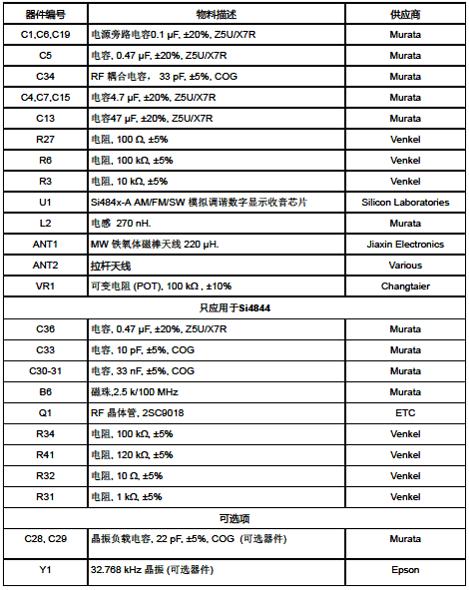

表 6. 應用電路：主MCU選擇波段并設置波段屬性

表 7. 應用電路：主MCU選擇默認波段和使用默認的波段屬性

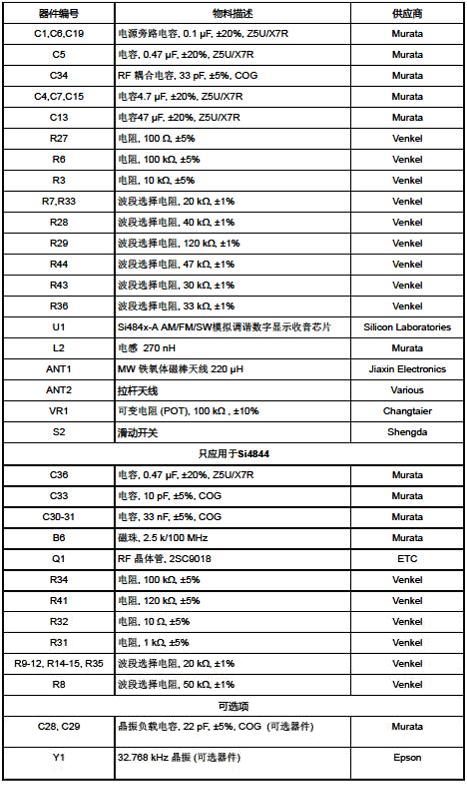

表8. 應用電路：滑動開關選擇波段和MCU重新設置波段屬性

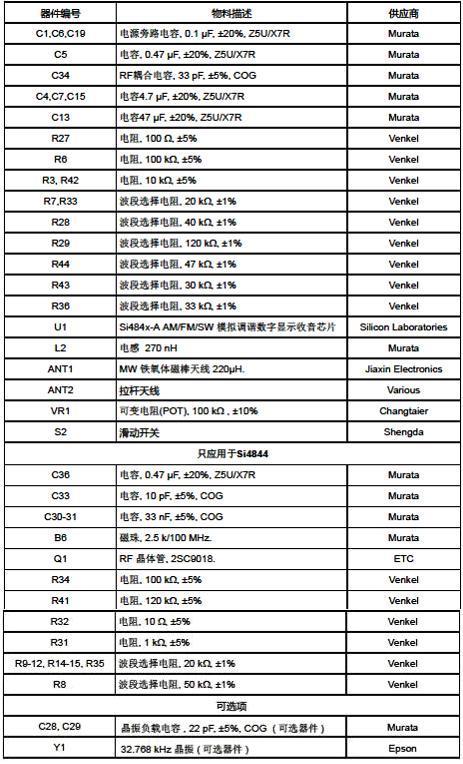

表 9. 應用電路：滑動開關選擇波段并使用默認波段屬性

6.  Si484x-A PCB設計指引
通常可使用單面PCB

大面積鋪地GND
電源用粗走線
器件使用0402封裝或者更大尺寸均可
線寬通常為10 mil
線間距通常為20 mil
器件間距通常為15 mil
芯片電源Vdd1/Vdd2的旁路電容C6, C15盡可能靠近第20/21腳(Vdd1/Vdd2) 和第22腳(DBYP)。
第22腳(DBYP)不能與GND相連。
晶振盡可能靠近第18腳(XTALO)和第19腳(XTALI)。
芯片所有的需接地腳 (包括RFGND) 直接連接到芯片下面的GND平面。在芯片下及其周圍盡可能形成大面積GND平面。
第6腳和第7腳懸空，不能布線。
芯片Tune1和Tune2腳的走線需平行布線，走相同路徑，且遠離第6腳和第7腳。
C1, C13盡可能靠近第2腳 (Tune1)。
C19盡量靠近第15腳 (RST)。
盡量多地參照下圖所示的Si484x PCB設計實例進行PCB布版設計。

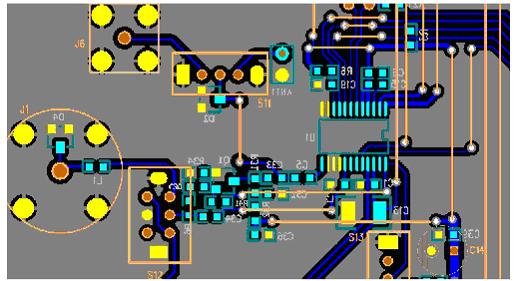

圖8. Si484x PCB Layout 設計實例

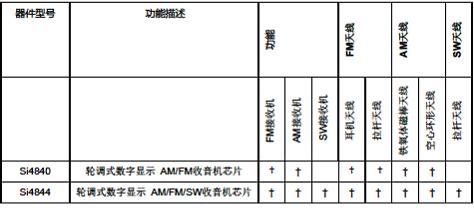

附：Si484x器件選型指導
