用于FM接收的拉桿天線
拉桿天線是典型的單極天線。
1. FM拉桿天線的設計
拉桿天線是一種單極天線。
拉桿天線包括不可伸縮的金屬拉桿天線、可伸縮的金屬拉桿天線和橡膠拉桿天線。圖11所示為可伸縮的拉桿天線。
T.JPG)
圖11. 可伸縮的拉桿天線
拉桿天線是容性的。它的等效電容取決于天線的長度（最長約56cm），當長度為56CM時，對于美國FM波段，拉桿天線的電容值為18pF~32pF。在波段的中心點（98MHz），天線的電容值大約為22pF。
2. FM 拉桿天線原理圖
T.JPG)
圖12. FM拉桿天線原理圖
L1（56nH）是匹配電感。在FM波段，L1和天線阻抗和FMI阻抗產生諧振。
C5（1nF）是交流耦合電容，連接到芯片的FMI腳。
U3是ESD保護二極管。由于拉桿天線是暴露在外的，所以需要使用U3。二極管的結電容值應小于1pF，如CaliforniaMicro Device的CM1213.
3. FM 拉桿天線原理圖BOM

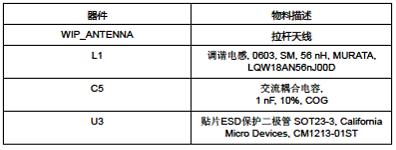

表11. FM 拉桿天線BOM
B.JPG)
4. FM 拉桿天線PCB Layout
收音機芯片盡可能靠近拉桿天線，以減小芯片和拉桿天線間的走線長度，減少寄生電容和耦合進天線的噪聲。電感L1靠近天線連接座，并且遠離可能存在的噪聲源。交流耦合電容C5靠近FMI。ESD保護二極管U3靠近天線座，以提高ESD保護的效率。
5. FM 拉桿天線設計檢查明細
為得到最佳接收性能，拉桿天線長度盡可能長。
匹配電感L1選用100MHz時Q值不小于15且直流阻抗很小的電感。
電感 L1 取值時，應滿足在整個FM波段內，諧振增益能達到最大。
電感 L1 靠近拉桿天線，并遠離可能存在的噪聲源。
收音機芯片盡可能靠近拉桿天線，減小芯片和拉桿天線間的走線長度，減少寄生電容和耦合進天線的噪聲。
ESD保護二極管U3靠近天線座，以提高ESD保護的效率。
ESD保護二極管U3結電容值應盡可能小。
交流耦合電容C5靠近芯片F(xiàn)MI腳。 |
