前言
有源音箱由于內置了功放電路，使用者不必考慮與放大器的匹配，同時也便于用較低電平的音頻信號直接驅動。因此常見的2.1\2.0多媒體音箱均采用此種設計，便捷高效，滿足大部分的日常應用需求。功率對于一款音箱而言，如同汽車的馬力一樣，出色的音質表現離不開優秀的功放電路整合。而整個電路中功放芯片側起到了驅動力的作用，帶動音箱聲音的完美表現。
盡管便攜小音箱的喇叭單元尺寸普遍較小、額定功率較小，但多數產品都采用鋰電池或者5V USB端口直接供電，這就必須要求高效的轉換、良好的驅動力，才能把腔體和單元都偏小的弱處增強提升，以達到聲音洪亮、音質飽滿的表現效果。
接下來看看市面上一些主流便攜小音箱都采用了那些功功放芯片!

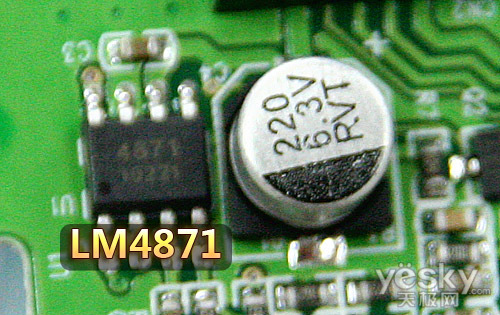

樂果Q7功放芯片：LM4871

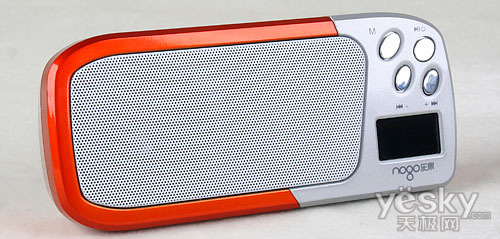

樂果Q7便攜小音箱
LM4871是一款BTL音頻功率放大器。5V工作電壓時，最大驅動功率為3W(3Ω負載，THD+N<10%)，音頻范圍內THD+N小于1%(20Hz～20KHz)。LM4871的應用電路簡單，只需極少數外圍器件，LM4871輸出不需要外接耦合電容或自舉電容和緩沖網絡。
LM4871采用ESOP、DIP、LLP封裝，特別適合用于小音量、小體重的便攜系統中；LM4871可以通過近制進入休眠模式，從而減少功耗；LM4871內部具有過熱自動關斷保護機制;LM4871工作穩定，單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。

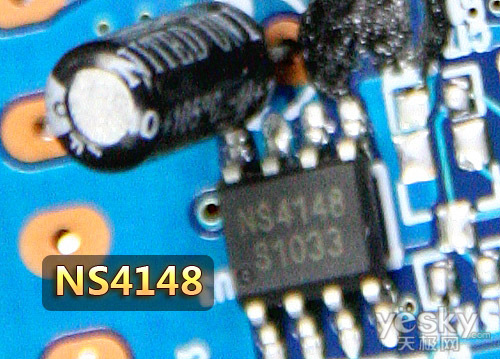

朗琴X6升級版功放芯片：NS4148

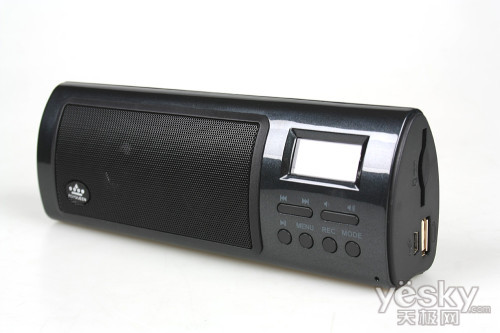

朗琴X6升級版
NS4148 是一款超低 EMI、無需濾波器3W單聲道D類音頻功率放大器。NS4148采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。
NS4148內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達 90%的效率更加適合于手機及其他便攜式音頻產品。
NS4148無需濾波器的 PWM 調制結構及增益內置方式減少了外部元件、PCB面積和系統成本。NS4148提供MSOP8和SOP8封裝，額定的工作溫度范圍為-40℃至85℃。

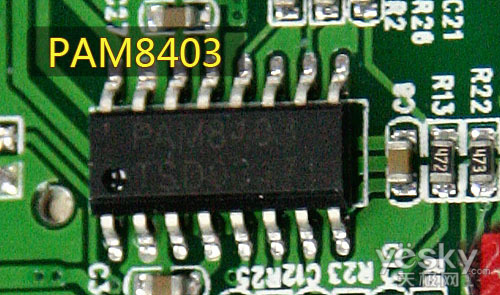

音索A1功放芯片：PAM8403

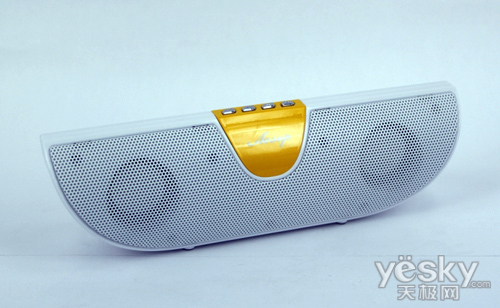

音索A1便攜小音箱
PAM8403芯片為D類音頻功率放大器，能夠以D類放大器的功率提供AB類放大器的性能，采用D類結構。PAM8403能夠以85℅效率提供3W功率。
PAM8403芯片獨有的受專利保護的EMI調制方式，可以省去傳統的D類放大器輸出低通濾波，從而省了系統成本和PCB空間。是便攜式系統的理想選擇。
PAM8403芯片低靜態電流和低EMI，在4負載和5V電源條件下提供高達3W輸出功率，高達90℅效率。低THD，低噪聲，短路電流保護，熱保護，極少外元器件節省成本和空間，采用無鉛封裝。

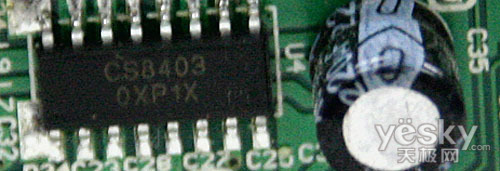

雅蘭仕AL-226功放芯片：CS8403

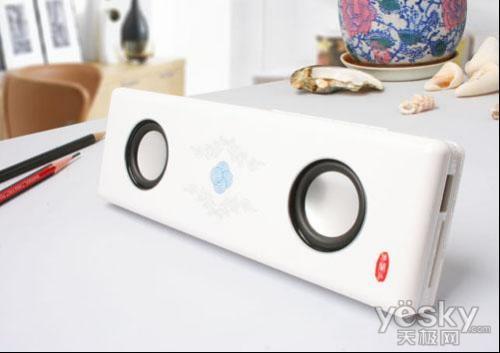

雅蘭仕AL-226便攜小音箱
CS8403芯片兼容PAM8403芯片，兩者功能參數基本上一致。
CS8403芯片是一款3W、立體聲D類音頻功率放大器，能夠以D類放大器的效率提供AB類放大器的性能。采用D類結構，CS8403能夠以高于85%的效率提供3W功率。
新型的無濾波器結構可以省去傳統的D類放大器輸出低通濾波器，從而節省了系統成本和PCB空間，是便攜式應用的理想選擇。采用DIP-16和SOP-16封裝。
