TDA749X（TDA7491LP/TDA7491P/TDA7491HV/TDA7492P/TDA7492/TDA7498L/TDA7498/TDA7498E)系列放大器能夠在立體聲和單聲道模式中實現音頻系統的靈活配置，并提供單聲道并行功能，在2.1聲道音響系統配置中驅動超低音揚聲器/低音揚聲器。
管教排列圖
圖1 TDA7491LP/TDA7491P/TDA7491HV/TDA7492P管教排列（PowerSSO-36封裝，散熱片在底部）
圖2 TDA7492/TDA7498L/TDA7498/TDA7498E管教排列（PowerSSO-36封裝，散熱片在頂部）
性能介紹
| TDA7491LP |
2X5W/6V/4Ω |
|
PowerSSO-36 |
5V-14V |
5W雙聲道D類功放IC |
| TDA7491P |
2X10W/12V/8Ω |
|
PowerSSO-36 |
5V-18V |
10W雙聲道CLASS-D |
| TDA7491HV |
2X20W/18V/8Ω |
|
PowerSSO-36 |
5V-18V |
20W雙聲道D類功放IC |
| TDA7492P |
2X25W/20V/8Ω |
|
PowerSSO-36 |
8V-6V |
25W雙聲道D類功放IC |
| TDA7492 |
2X50W/25V/6Ω或2X40W/25V/8Ω |
|
PowerSSO-36 |
8V-26V |
50W雙聲道D類功放IC |
| TDA7498L |
2X80W/32V/6Ω |
|
PowerSSO-36 |
10V-36V |
80W雙聲道D類功放IC |
| TDA7498 |
2X100W/36V/6Ω或2X80W/34V/8Ω |
|
PowerSSO-36 |
10V-39V |
100W雙聲道D類功放IC |
| TDA7498E |
2X160W/36V/4Ω或220W/36V/3Ω |
|
PowerSSO-36 |
14V-36V |
160W雙聲道D類功放IC |
應用原理圖

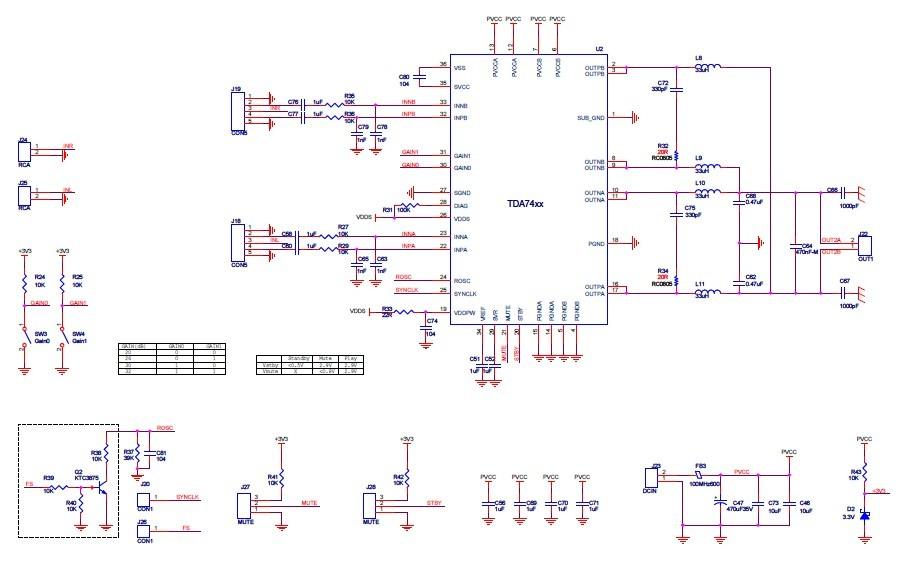

TDA749X系列PBTL（雙聲道并聯單聲道）輸出應用電路圖
我司專注于ST原裝 D類功放IC的銷售推廣，詳細的產品資料請查閱：http://www.wujiu5zhuce.cn/product_1034.htm |
