1、簡介
CN3717 是可以對鉛酸電池進行恒流/恒壓充電的充電器電路。該芯片是PWM 降壓模式鉛酸電池充電管理集成電路，獨立對鉛酸電池充電進行全面自動管理，具有封裝外形小，外圍元器件少和使用簡單等優點，非常適合便攜式應用領域。
2、 特點
●寬輸入電壓范圍：7.5V 到28V
●對鉛酸電池進行完整的充電管理
●過充電和浮充電電壓由外部電阻分壓網絡設置
●充電電流達5A
●PWM開關頻率：300KHz
●恒流充電電流由外部電阻設置
●對深度放電的電池進行涓流充電
●過充點結束電流由外部電阻設置
●電池溫度監測功能
●自動再充電功能
●雙狀態指示
●軟啟動功能
●電池端過壓保護
●工作環境溫度：－40℃ 到 ＋85℃
●采用16管腳TSSOP 封裝
●產品無鉛，無鹵素元素，滿足RoHS
3、應用
●鉛酸電池充電
●不間斷電源
●備用電池應用
●便攜式工業和醫療儀器
●獨立電池充電器

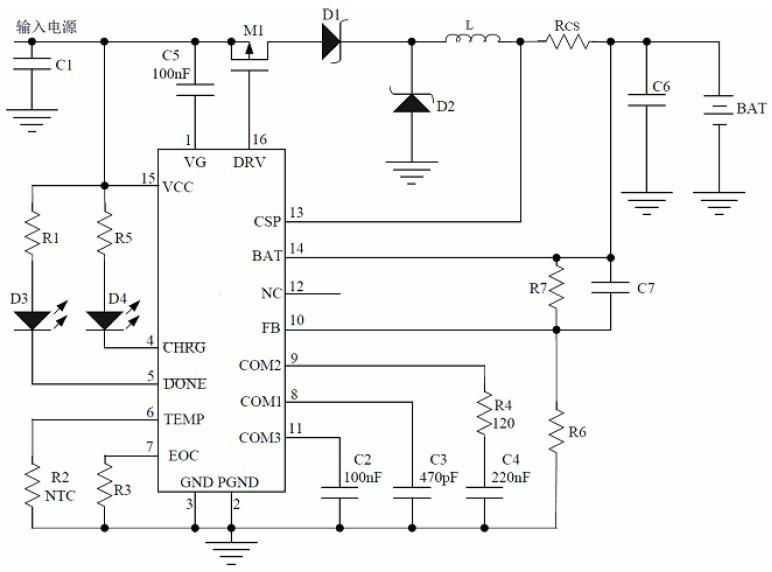

典型應用電路1
使用溫度監控功能，充電顯示和充電結束顯示。
①輸入電源 VCC 的選擇：CN3717 是降壓型鉛酸電池充電管理，所以輸入電壓要比輸出電壓高，一般情況下，比串聯的充電電池電壓高2V 為宜，但是最高不能超過28V。
②電容的選擇：輸入輸出電容可根據具體電路的紋波系數選擇，如果電路的紋波比較大，應當選擇一個大一點的電容，紋波比較小，選擇一個比較小的電容，一般情況下選擇50V10uF 即可，電解電容為宜；C2，C3，C4，C5 都為陶瓷電容，選擇應用電路圖中的數值即可。C7 也為陶瓷電容，數值滿足公式：C7=8×(R6/R7)(pF)。
③PMOS 管M1 的選擇：一般情況下當充電電流小于2.5A 時，選擇AO3407A；當充電電流為2.5A—5A 時，選擇SI4435DY。
④肖特基二極管D1 和D2 的選擇：一般情況下當充電電流小于2.5A 時，選擇30BQ015；當充電電流為2.5A—5A 時，選擇50WQ03FN。

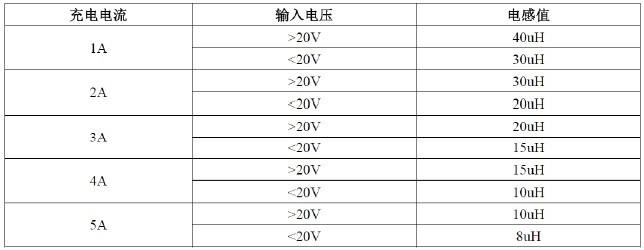

⑤電感L 的選擇：如下表所示。
⑥電阻Rcs 的選擇：當充電電流為1A 時，Rcs=0.12Ω；當充電電流為2A 時，Rcs=0.06Ω；當充電電流為3A 時，Rcs=0.04Ω；當充電電流為4A 時，Rcs=0.03Ω；當充電電流為5A 時，Rcs=0.024Ω。
⑦電阻R3 的選擇：當R3=0Ω時，充電結束電流是設置恒流充電電流的10.5%；當R3=100K 時，充電結束電流是設置恒流充電電流的83.5%。一般情況下，選擇R3 為10K，即充電結束電流為設置恒流充電電流的18%，充電結束。
⑧輸出電壓Vbat：Vbat通過電阻R6和R7構成的電阻分壓網絡反饋到FB管腳，CN3717根據FB管腳的電壓決定輸出電壓Vbat。當FB管腳的電壓接近3.7V時，充電器進入過充電狀態。在過充電狀態，充電電流逐漸下降，BAT管腳電壓保持不變。考慮到流入FB管腳的偏置電流，在過充電狀態電池端對應的的電壓為：
VBAT＝3.7×(1＋R7／R6)＋IB×R7
其中，IB是FB管腳的偏置電流，其典型值為40nA。
例如：Vbat 為12V 時，電阻R6=68K，電阻R7=152.5K。
★ 當使用大電流充電的時候，一定要注意以下事項。
（1）MOS 管的選擇很關鍵，導通電阻要小于5 毫歐，最好是小于3 毫歐，同時Qg 要小于15nC。連接MOS 管的管腳的PCB 的銅皮面積盡量大一些，增加散熱能力和通過電流的能力。
（2）二極管的選擇。二極管的正向導通電壓要盡量小，最好在0.1 伏到0.2 伏之間，同時用幾個二極管并聯，增強散熱能力。連接二極管的管腳的銅皮也要盡量大，增強散熱能力和通過電流的能力。
（3）電感的磁芯要能夠處理足夠的功率。在同樣輸出功率的前提下，鐵硅鋁的磁芯比鐵氧體的磁芯的體積要小很多
（4）電流檢測電阻的功率也要有2 瓦，其散熱也很重要，用幾個電阻并聯，銅皮也要盡量大，增強散熱能力和通過電流能力。

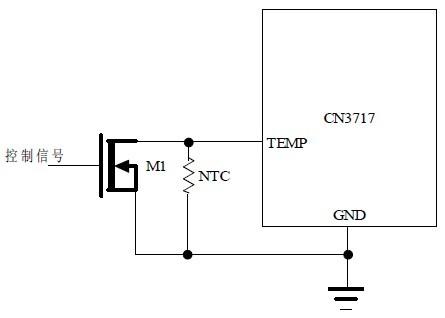

典型應用電路 2
利用TEMP 管腳可以實現充電禁止功能
當控制信號為高電平時，M1導通，TEMP管腳為低電平，禁止充電；
當控制信號為低電平時，M1 關斷，TEMP 管腳的電壓由NTC 電阻值決定，進行正常的電池溫度
監測。 |
