產品概述
HT6879是一款3.5W帶數字音量控制/防削頂低EMI單聲道D類音頻功率放大器。在5V電源，10% THD+N，4Ω負載條件下，輸出3.5W功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。
HT6879的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。針對不同應用需求，防削頂具有ACF-1和ACF-2兩種模式，分別對應約3%和10%最大THD+N，同時芯片具有ACF-Off 模式。
HT6879具有獨有的電磁輻射（EMI）抑制技術和優異的全帶寬低輻射性能，輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下，不僅避免了干擾其他敏感電路還降低了系統設計難度。
HT6879內置32級數字音量控制，能最大限度減少外圍器件，實現產品設計小型化。HT6879內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。 此外，HT6879內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・專利技術降低內阻和熱耗，極大提升功率
Po=3.5 W (VDD=5.0V, RL=4Ω, THD+N=10%)
Po=5.4 W (VDD=5.0V, RL=2Ω, THD+N=10%)
・優異的全帶寬增強EMI抑制性能
a) 輻射水平遠在FCC Part15 Class B 標準之下；
b) 對系統中FM收音、模擬電視、CMMB、CDMA
和GSM等不同頻段敏感模塊無干擾；
c) 降低了系統設計難度
・防削頂失真功能(Anti-Clipping Function, ACF)
・全低噪應用，高信噪比（SNR）
・免濾波器數字調制，直接驅動揚聲器
・卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
・低關斷電流：0.01μA
・過流保護功能
・過熱保護功能
・欠壓異常保護功能
・無鉛封裝，MSOP10, MSOP10-PP, DFN10
應用
・便攜式音箱 ・USB音箱
・iphone/ipod/MP3 docking ・數碼相框
・PMP/MP4/MP5播放器 ・導航儀GPS
・便攜式游戲機 ・手機
・掌上電腦PDAs
引腳信息

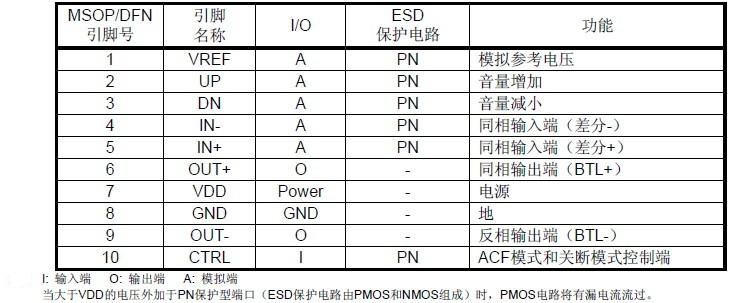

引腳定義
典型應用圖
輸入配置

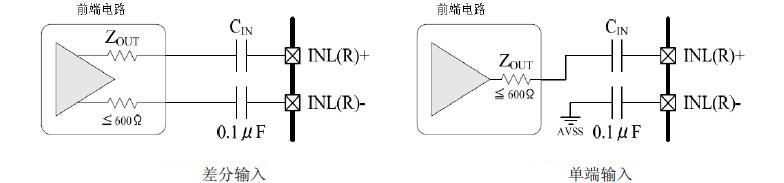

對于差分信號輸入時,通過隔直電容CIN將左聲道信號輸入到INL+ 和INL-端，見圖1。
對于單端信號輸入時,通過隔直電容將信號輸入到INL+端。同時,INL-端必須通過一個電容CREF (與CIN相同的值)到地,見圖2。右聲道輸入情況同
左聲道類似。
另外,若輸入端（INL+和INL-,或者INR+和INR-）沒有接音源輸入,應將沒有用到的通道的兩個輸入端短接,并通過一個電容連接到地,見圖3。該電容值與上面所述隔直電容值相同(0.1uF)
.
輸入截止頻率由右邊等式確定:
其中ZIN為放大器輸入阻抗。為了減小pop噪聲, 輸入信號源內阻可適當調整,同時輸入隔直電容(CIN)設置為0.1μF或更小。
數字音量控制
HT6879可通過外部管腳UP、DN來實現32階數字音量控制功能。內部計數器時鐘頻率(fCLK)由下述表達式確定:
其中fOSC為內部振蕩器頻率,實際測試值為216KHz左右,fCLK典型值為26.4Hz（cycle=38ms）。
考慮到內部的延時以及工藝偏差影響,T1=24~32ms（±10%）。
將UP或DN管腳置低電平可實現音量上升或下降,控制時序如圖4所示。其中T1為抗抖動時間,經過T1后音量上升或下降一階;T2為音量維持不變的時間,經過較長時間T2后音量繼續上升或下降一階;此后每隔較短時間T3,
音量即改變一階,可實現音量的連續快速變化。

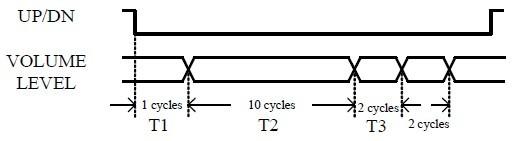

音量控制時序圖

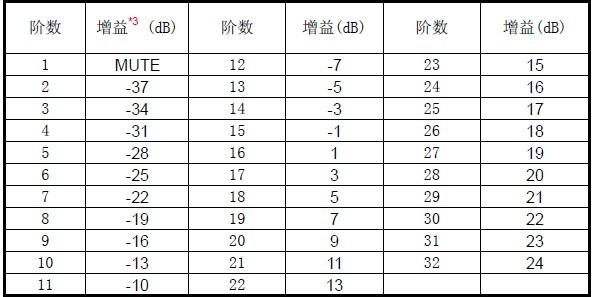

音量控制增益
注3：增益指的是系統整體增益
