Linear推出 DC/DC 轉換器 LT3954，該器件具有內部 5A 開關，可用作恒定電流源和恒定電壓穩壓器。器件的內部 PWM 調光發生器使其非常適合驅動大電流 LED，它也有適合于充電電池和超級電容的功能。LT3954 的 4.5V 至 40V 輸入電壓范圍適合包括汽車、工業和建筑照明等多種應用。
LT3954 使用一個內部 5A, 40V N 溝道 MOSFET，能夠采用額定 12V 輸入驅動高達 8 個 650mA 白光 LED，從而輸送超過 20W 的功率。它采用高端電流檢測，支持升壓模式、降壓模式、降壓-升壓模式或 SEPIC 拓?fù)洹Ｔ谏龎和負鋾r，LT3954 的效率高達 95%，從而無需外部熱散。其頻率調整引腳允許用戶在 100kHz 至 1MHz 之間設置頻率，在提高效率的同時又可減少外部元器件尺寸和降低成本。LT3954 采用 5mm x 6mm QFN 封裝，可提供非常緊湊的大功率 LED 驅動器解決方案。
LT3954 具有內部 PWM 發生器，調光比達 25:1，也可利用外部 PWM 信號，實現高達 3000:1 的調光比。對于調光需求不高的應用，可通過 CTRL 引腳提供 10:1 模擬調光比。固定頻率、電流模式結構使其能夠在較寬的供電電壓和輸出電壓范圍內穩定工作。輸出短路保護和開路 LED 保護功能增強了系統可靠性。LT3954 的地參考電壓 FB 引腳可以用作多個 LED 保護功能的輸入，因此，該轉換器可以在充電應用中作為恒壓源使用。
LT3954EUHE 采用 36 引腳 5mm x 6mm QFN 封裝，每片價格為 3.60 美元。也有擴展溫度版本 ( I 級) LT3954 UHE，每片價格為 3.96 美元。以上價格均是以 1000 片批量購買的單價，兩者均有現貨。
性能概要：LT3954
·可為 LED 提供 3000:1 True Color PWM™ 調光
·寬 VIN 范圍：4.5V 至 40V
·軌至軌電流檢測范圍： 0V 至 40V
·內部 40V/5A 開關
·可編程 PWM 調光信號發生器
·恒定電流 (±3%) 與恒定電壓 (±2%) 調節
·準確的模擬調光
·可采用升壓、SEPIC、CUK、降壓模式、降壓-升壓模式或反激式配置來驅動 LED
·輸出短路保護型升壓
·開路 LED 保護和報告
·可調開關頻率： 100kHz 至 1MHz
·具遲滯的可編程 VIN UVLO ，
·電池充電器的 C/10 指示
·低停機電流：<1μA
·耐熱性能增強型 5mm × 6mm QFN-36 封裝

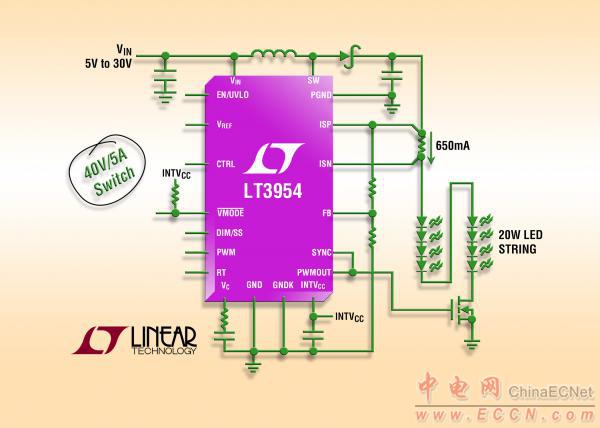

照片說明： 40V 恒流 / 恒壓調節器 |
