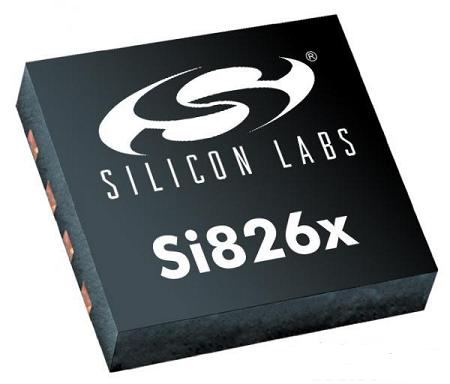

Silicon Labs今日宣布推出業界首款基于CMOS工藝的數字解決方案，可直接替換光電耦合隔離式柵極驅動器（簡稱光電耦合驅動器）。新型Si826x隔離式柵極驅動器支持高達5kV隔離等級和10kV浪涌保護，其理想的配置和封裝特別適合替換光電耦合驅動器，廣泛應用于高功率電機控制、工業驅動器、太陽能電源和EV/HEV逆變器、開關模式和不間斷電源等。
在電機控制和其他工業電力系統中，需要有長期可靠性、延長的保修期，并且安全運行長達20年，易出故障的光電耦合驅動器往往成為薄弱環節。光電耦合驅動器由于基于LED技術，信號輸出容易受到輸入電流、溫度和老化的影響，而Si826x隔離式柵極驅動器可以消除以上影響。特別是輸入開關電流的變化減小，開發人員無需擔心老化的影響，由此可簡化系統設計。由于具有更高的器件可靠性和更長的生命周期，將幫助系統供應商支持長期質保，并降低產品維修和更換等成本。
基于Silicon Labs經過驗證的數字隔離技術，Si826x系列產品與普遍使用的光電耦合驅動器引腳和封裝兼容，成為后者的功能升級解決方案。Si826x隔離式柵極驅動器采用調制的高頻載波，代替LED光模擬光電耦合驅動器。其簡化的數字架構能提供可靠的隔離數據路徑，因而無需在啟動時做特殊考慮或初始化。雖然Si826x輸入電路模擬LED特性，但是由于驅動電流較小，可獲得更高的效率。Si826x器件的傳播延遲與輸入驅動電流無關，因而連續的傳播延時短（25ns）、單元間變化小，并且輸入電路設計更加靈活。
Si826x隔離式柵極驅動器的傳播延遲和斜率與光電耦合驅動器相比低10倍，可提升反饋環路的響應時間，增強系統效率。Si826x器件還具備超強的抗干擾能力，在諸如工業電機控制等惡劣嘈雜環境中，能提供可靠的長時間無毛刺性能。與光電耦合驅動器不同，隔離式柵極驅動器在全溫度和時間范圍內性能穩定，不會產生漂移。由于以上優勢，Si826x系列產品比光電耦合驅動器具有更長的服務壽命和顯著的高可靠性。
在電機控制和電源逆變器應用中，Si826x柵極驅動器非常適用于驅動功率MOSFET和絕緣柵雙極晶體管（IGBT）。Si826x器件支持高達30V的柵極驅動電壓，峰值輸出電流范圍0.6-4.0A，可為MOSFET和IGBT應用提供最佳的驅動強度，確保外部開關晶體管的快速開關效率達到最佳狀態。
Silicon Labs副總裁暨接入、電源和傳感器產品線總經理Mark Thompson表示：“Si826x隔離式柵極驅動器提供封裝兼容的解決方案，可直接替換過時的光電耦合驅動器，使工業電機驅動中的隔離技術邁進一大步。Si826x系列產品為開發人員提供更多的封裝和輸出選擇，極大提高設計靈活度。”
Alpha
價格和供貨
Si826x隔離式柵極驅動器現已量產，并可提供樣品。其支持4種封裝：SOIC-8（3.75kV隔離等級）、GW DIP-8（3.75kV隔離等級）、SO-6（5kV隔離等級）和LGA-8（5kV隔離等級）。以上封裝類型與普遍使用的光電耦合驅動器封裝引腳兼容，因此無需改變現有設計或者PCB布線，即可輕松替換成隔離式柵極驅動器。Si826x系列產品也支持多種輸出電流：Si8261Ax具有0.6A輸出電流驅動能力；Si8261Bx具備高達4A輸出驅動能力。Si8261xAx的欠壓鎖定（UVLO）輸出為5V，Si8261xBx的UVLO輸出為8V，Si8261xCx的UVLO輸出為12V。
在一萬顆采購量，Si826x系列產品單價為0.71美元起。為了幫助開發人員評估Si826x系列產品的性能，Silicon Labs還提供Si826xDIP8-KIT評估套件，價格為29美元。該評估板非常靈活，既可連接到實驗設備，也可以連接到客戶現有的電路板，以評估詳細的特性參數。
|
