Linear推出一款堅固型 1.5A 寬輸入電壓范圍線性穩壓器 LT3081，其具有主要的可用性、監視和保護功能。該器件的安全工作區 (SOA) 相比現有穩壓器有所擴展，從而使其成為高輸入至輸出電壓和高輸出電流應用的理想選擇，而采用老式穩壓器會限制了輸出。LT3081 采用一個電流源基準，以利用單個電阻器設置輸出電壓并實現至“0”的輸出可調節性。輸出電流限值可利用單個電阻器從外部設定。這種穩壓器架構與低 mV 調節能力相組合，可容易地將多個 IC 并聯起來以提供散熱和更高的輸出電流。來自該器件電流監視器的電流可與設定引腳的電流相加以補償線路壓降，LT3081 的輸出電壓會隨著負載電流的增加而補償線路壓降。
LT3081 實現了無可比擬的電壓和負載調節性能 (低于 2mV 且與輸出電壓無關)，并具有一個 1.2V 至 40V 的輸入電壓范圍。該器件非常適合那些需要多個電源軌的應用。輸出電壓可利用單個電阻器在 0V 至 38.5V 的范圍進行設置 (具有一個 1.2V 壓差)。經修整的片內 50µA 電流基準的準確度達 ±1%。由于該器件之電壓跟隨器架構的原因，穩壓、瞬態響應和輸出噪聲 (30µVRMS) 與輸出電壓無關。只需利用兩個電阻器即可將 LT3081 配置為一個兩端電流源。在線性穩壓器或電流源操作模式中，用于實現穩定性的輸入或輸出電容器都是可任選的。
LT3081 提供了幾種監視和保護功能。準確度達 ±10% 的電流限值可利用單個電阻器進行設置。監視器輸出提供了一個與溫度 (1µA/°C) 和輸出電流 (200µA/A) 成比例的電流輸出，從而可實現基于地電位的簡易測量。電流監視器可用于補償電纜壓降。LT3081 的內部保護電路包括反向輸入保護、反向電流保護、內部電流限制和熱停機。
凌力爾特公司工程部副總裁兼首席技術官 (CTO) Robert Dobkin 指出：“LT3081 穩壓器的堅固型架構、保護和監視功能為設計師提供了實現可靠設計的新型工具。該器件可提供用于實現高功率耗散的 TO-220 封裝以及適合較低功率應用的各種表面貼裝型封裝。可以很容易地檢查系統功率和溫度以實現正確的運作。”
LT3081 采用多種耐熱性能增強型表面貼裝兼容式封裝，包括扁平 (僅高 0.75mm) 12 引腳 4mm x 4mm DFN 封裝、16 引腳耐熱性能增強型 TSSOP 封裝和 7 引腳 DD-Pak 封裝；在未采用散熱器的情況下，這些封裝在表面貼裝應用中的功率耗散為 2W。另外，LT3081 還可提供 7 引腳 TO-220 功率封裝以實現至散熱器的垂直安裝，從而獲得更高的功率耗散能力。該器件提供了多種等級 / 溫度范圍，這包括 E 和 I 級 (-40°C 至 +125°C)、H 級 (-40°C 至 +150°C) 和高可靠性 MP 級 (-55°C 至 +150°C)。以 1000 片為單位批量購買，E 級器件每片價格為 2.60 美元。
性能概要：LT3081
·堅固型工業線性穩壓器
·寬安全工作區 (在 1.5A 輸出)
·輸出電流監視器：IMON = IOUT /5000
·結溫監視器：1μA/°C
·寬輸入電壓范圍：1.2V 至 40V
·可由單個電阻器來設置輸出電壓：0V 至 38V
·50μA SET 引腳電流：1% 初始準確度
·可輕松并聯以提供較高的電流或散熱量
·可從外部設定的電流限值
·輸入或輸出電容器可任選
·<1mV 的典型負載調整
·<0.001%/V 的典型電壓調整率
·電流限制、熱停機和反向輸入保護
·采用耐熱性能增強型 12 引腳 4mm x 4mm DFN 封裝以及 16 引腳 TSSOP、7 引腳 DD-Pak 和 7 引腳 TO-220 封裝

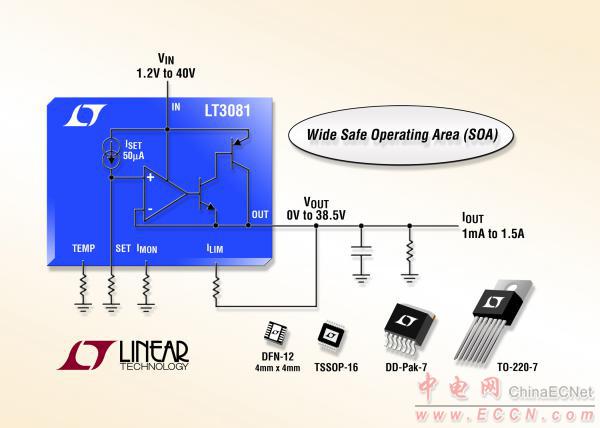

照片說明：堅固型、40V、寬 SOA、1.5A 線性穩壓器
|
