羅姆開發出構成AC適配器和各種家電的一次電源的AC/DC轉換器用電源IC“BM2Pxxx/BM2PxxxF系列”。

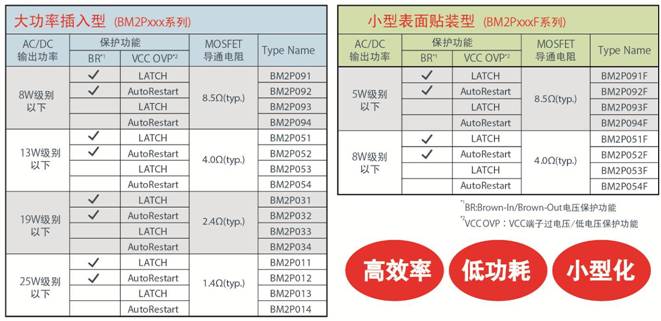

新系列產品有24種，采用了羅姆自產的低導通電阻超級結MOSFET，并優化了電路，因此達到了業界頂級的效率與低噪音。另外，還擁有表面貼裝型SOP8封裝產品，非常有助于設備的小型化。今后，羅姆將繼續擴充產品群，使白色家電和TV的待機電源、顯示器的適配器等各種家電產品實現更高的效率。
前期工序的生產基地為ROHM Hamamatsu Co., Ltd.（日本濱松市），后期工序?yàn)镽OHM Electronics Philippines, Inc.（菲律賓），所有工序都在羅姆內部完成。該系列產品預計于2013年7月份開始出售樣品（樣品價格：100日元～300日元），從9月份開始實施量產。
AC/DC轉換器是組成電氣電子設備的一次電源的元器件，市場需要的是更加節能、更加節省空間、更加方便使用的產品。AC/DC轉換器用電源IC一般作為電源整體要滿足國際標準能源之星（Energy Star）的規定，對于包括待機時的高效化要求極高。另外，零部件個數較多而安裝面積有限，因此存在設計復雜、設計周期長的課題。
羅姆針對該市場，充分利用LDO和DC/DC轉換器等領域多年積累的電源技術以及分立晶體管的模擬電源技術，開發出25W以下的AC適配器、家電、辦公設備用的、滿足小型高效需求的“BM2Pxxx/BM2PxxxF系列”產品。
※個別產品的樣品出售、量產時間可能會發生變更
＜特點＞
1)更加高效，有助于設備更加節能

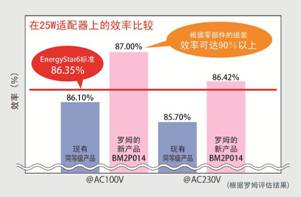

為了提高效率，采用了羅姆自產的高效超級結MOSFET；為了最大限度發揮出內置MOSFET的性能，徹底優化了驅動電路。效率符合Energy Star 6.0要求的86.35％，用于AC100V、25W的適配器時，與一般產品相比，僅僅替換IC本身就能實現87％以上的效率。通過進一步優化外圍部件，效率還可改善到90％以上。
2) 改善效率，大大降低待機功耗

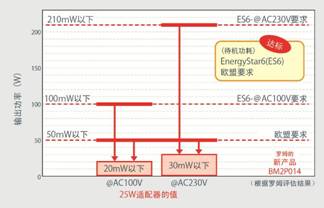

此次內置的超級結MOSFET耐壓達650V，是實現了低導通電阻（SOP-8也僅4.0Ω）、低柵極電荷（Qg）及高速開關的功率MOSFET。待機功耗遠遠低于國際標準Energy Star 6.0要求的100mW以下，用于25W的適配器時，AC100V時僅為20mW以下，AC230V時僅為30mW以下。通過優化外圍部件，有望進一步降低功耗。
3)采用羅姆自產的超級結MOSFET，實現小型封裝

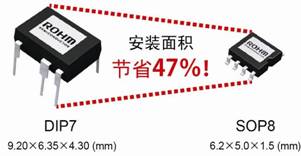

AC/DC一般多采用平面型MOSFET，因散熱問題而較難實現小型化。此次，羅姆采用了自產的超級結MOSFET。通過內置多種保護功能減少了外置部件數量。8W級別以下的產品，除了標準的DIP7封裝，又新增了可表面貼裝的SOP-8封裝產品。采用SOP-8封裝（6.2mm×5.0mm×1.5mm）產品，安裝面積可節省47％，不僅能使配套產品更加小巧，而且設計和基板布局也更加簡單。
＜術語解說＞
・超級結MOSFET
利用耗盡層在三維空間中的的拓寬，實現了比傳統產品更低損耗的功率MOSFET。
・PWM（pulse width modulation）
調制方式的一種，通過延長、縮短脈沖信號的輸出時間來控制電流和電壓的方法。
＜關于Energy Star＞
・1992年美國環境保護局（EPA）和美國能源部(DOE)制定的、面向消費者的關于產品能效的標準制度。對象產品涵蓋電腦、打印機、復合機等眾多產品。日本于1995年參與能源之星計劃，由經濟產業省作為“國際能源之星項目”實施。另外，Energy Star 6.0將于2013年夏季修訂。
|
