這是一個RC電路，有個串聯線圈，可以控制滿流，使得繼電器可靠地工作，并降低電流，節約功耗。

這個電路的亮點是，只要加兩個最普通的元件，一個電阻和電容，就可以使繼電器線圈保持穩定的閉合，即使驅動電壓降低，也沒關系。普通電工的做法可相當麻煩，看看我們這個簡單的辦法吧。

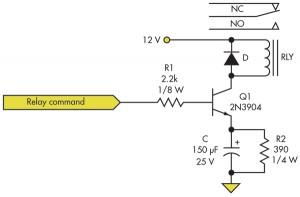

繼電器線圈的功耗可通過電容和電阻降低

繼電器驅動晶體管的發射級接地，我們加上的電阻和電容打斷它。當驅動晶體管是關斷時，R2保證電容放電，當繼電器打開驅動晶體管時，電容相當于一個短路，使最大電流通過繼電器線圈，并保持閉合。

當電容充電時，線圈中的電壓和電流都下降，當通過線圈的電流轉移到R2的時候，這個電路的電壓和電流就穩定下來了。當然，即使驅動電壓沒了，依然保持閉合。加上的電阻大概是線圈電阻的兩倍，390歐的電阻，200歐的線圈。電容是150uF，25V。
