由于集成D類音頻功率放大器效率較高，體積相對較小，同時大部分情況下不需要散熱片或者只需要很少面積的散熱片，大大減小了整體體積，使得它在音頻電子產品中成為首選。但由于在D類功放設計中占用相同版圖面積的情況下，pMOS管的導通電阻遠大于nMOS管的導通電阻，為了減小版圖面積，降低D類功率放大器的輸出級H橋導通電阻，H橋采用nMOS管。為了使H橋高端和低端的LDNMOS管過驅動電壓相等，這就需要外部增加一個額外的高電平電源去驅動H橋高端，因此有必要采用基于電荷泵的電容自舉電路產生一個高電平，這樣既提高了驅動效率，又減少了對外部多個電源的需求，巧妙地實現了對D類功放H橋的驅動。

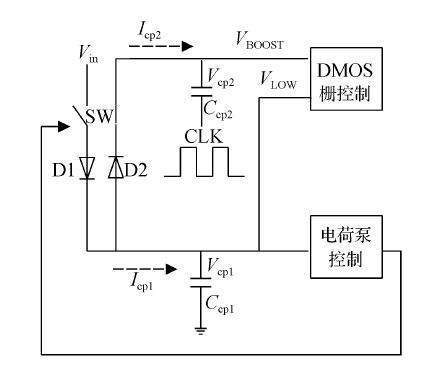

下圖為D類功放驅動電路的原理圖，Vin為供電電源，D1和D2為充電二極管，Ccp1為存儲電荷電容，Ccp2為自舉電容（一端接Vboost,一端接clk信號），Icp1給電容Ccp1充電，通過電荷泵控制產生電壓Vcp1,從而Vcp1作為驅動H橋低端LDNMOS管的驅動電平；Icp2用于給電容Ccp2充電，通過電容Ccp2的自舉產生電壓Vcp2,從而Vcp2作為驅動H橋高端LDNMOS管的驅動電平。電荷泵控制模塊主要控制環路電容Ccp1的充放電過程及自舉電壓Vcp2的產生。以下討論D類功放驅動電路的高電平和低電平的產生，電荷泵的控制環路機理及整個驅動電路的工作原理。
D類功放驅動電路拓撲圖
|
