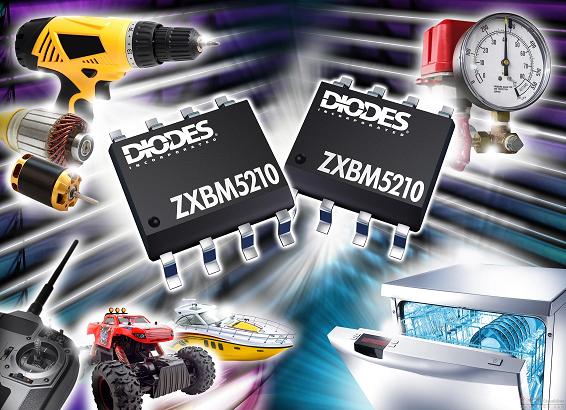

Diodes公司 (Diodes Incorporated) 推出單晶片集成電路ZXBM5210，適用于驅動單線圈可逆式直流風扇及電機。該器件提供普通SO8和帶散熱焊盤的熱強化SO8兩種封裝選擇。這個高度集成的器件可減少消費性產品、家用電器、工業及辦公室設備內中壓低功率應用的元件數量與電路占位面積。
這個驅動器的高效能集成式H橋輸出級可提供高達700mA的連續電流及1.2A峰值電流，同時把音頻開關噪聲和電磁干擾降到最低，以符合嚴格的低噪聲要求。它提供從3V到18V寬廣的供電電壓范圍，有效支持各種單相5V、9V、12V與15V直流電機。
ZXBM5210的正常工作電流只有0.85mA。為了幫助提升電機驅動的電源效率，該器件的待機模式一般僅消耗32μA的電流。
ZXBM5210具有很好的線性速度控制，其工作模式可通過正向和反向兩個輸入引腳來在四種模式中進行選擇，包括正向、反向、制動及待機。電機速度的調節是通過改變施加于這兩個輸入引腳的脈寬調制信號的占空比，或改變VREF輸入引腳上的直流輸入電壓。該器件具有完全集成的PWM振蕩器，不需要外部定時電容器。
為了防止電機線圈或驅動器集成電路受損，ZXBM5210包含欠壓閉鎖、過壓、過流和熱關斷等保護功能。這個器件還具有高達6kV的抗靜電放電能力，以及從-40oC到+105oC寬廣的工作溫度范圍，進一步提高產品的可靠性及耐用性。
 |
