Linear推出反激式副邊同步整流器驅動器 LT8309，該器件采用 MOSFET 取代了輸出二極管，無需使用散熱器就可允許高達 10A 的輸出電流。在不使用散熱器時，反激式電源的最大輸出電流受到功耗和輸出二極管產生的熱量所限制。LT8309 用外部 N 溝道 MOSFET 的 RDS(ON) 壓降取代了二極管的正向壓降，因此降低了功耗、提高了轉換器的效率并減輕了熱設計的負擔。
以前的解決方案大多數用由主邊驅動的信號變壓器控制同步整流器，但 LT8309 則通過檢測 MOSFET 的漏極至源極電壓來啟動整流器。這種方法不僅免除了一個變壓器，而且還使得 LT8309 能夠與凌力爾特日益豐富的無光耦合器產品 (其為輸出電壓反饋邊界導通模式 [BCM] / 臨界導通模式 [CrCM] 反激式轉換器之所需) 一起使用，從而使該器件高度通用以適合多種應用。
LT8309 在 4.5V 至 40V 的輸入電壓范圍內工作。其 500µA 靜態電流最大限度地提高了輕負載效率。強大的 1Ω 下拉柵極驅動器允許器件快速關斷，其很低的最少導通和關斷時間改善了抗噪聲性能。其他特點包括僅為 22ns 的傳播延遲、可調和準確的跳變電壓以及能夠驅動額定電壓為 150V 的 MOSFET。
LT8309 采用 SOT-23 封裝。千片批購價為每片 1.82 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT8309。

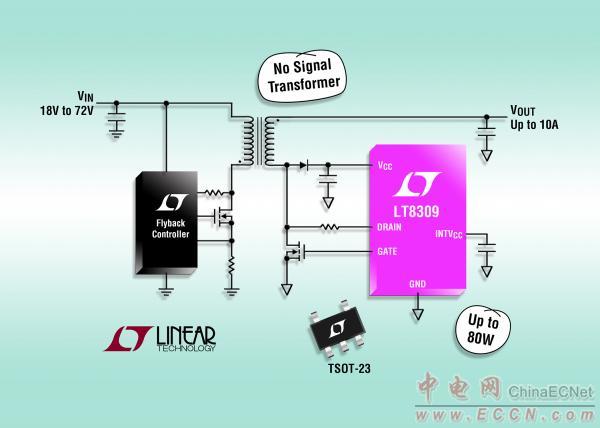

照片說明：反激式同步整流器驅動器
性能概要：LT8309
·同步整流
·大輸出電流 ─ 高達 10A
·更高的效率和更佳的熱性能
·與 BCM / CrCM 架構工作
·4.5V 至 40V 的寬輸入電壓范圍
·支持高達 150V 的 MOSFET
·22ns 關斷傳播延遲
·準確的最短導通和關斷時間以實現可靠工作
·可調和準確的跳變點：-5mV 至 -30mV
·1Ω 柵極驅動器下拉
·SOT23 5 引線封裝
|
