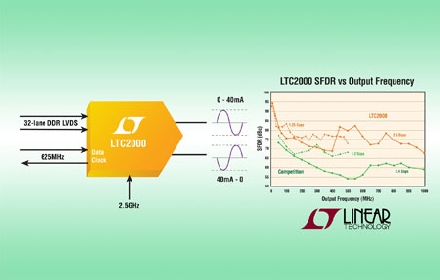

Linear推出 16 位 2.5Gsps 數模轉換器 (DAC) LTC2000，該器件具出色的頻譜純度，在 200MHz 輸出時 SFDR 為 74dBc，輸出頻率從 DC 至 1GHz 時 SFDR 優于 68dBc，這比同類的 14 位 DAC改進了 12dB。LTC2000 具低相位噪聲和很寬的 2.1GHz -3dB 輸出帶寬，在高端儀表、寬帶通信、測試設備、有線電視 DOCSIS CMTS 以及雷達應用中，能夠?qū)崿F(xiàn)寬帶或高頻 RF 合成。
±1V 兼容的輸出提供了 40mA 滿標度電流，可調節為低至 10mA 或高達 60mA 以適合應用情況。數據通過并聯 LVDS 接口端傳送到 LTC2000，使用 625MHz 雙數據速率 (DDR) 數據時鐘時，傳輸速率高達 1.25Gsps。若要提供 2.5Gsps 更新速率，就需要雙 DDR 端口，而單端口可用于較低的 1.25Gsps 更新速率工作。在 2.5Gsps 時，LTC2000 從 1.8V 和 3.3V 電源消耗 2.2W，而在 1.25Gsps 時，該器件僅消耗 1.3W 。LTC2000 易于使用，并提供了一個內部模式發生器、LVDS 環路輸出多路復用、以及結溫檢測以簡化系統開發和調試。
LTC2000 有 16 位、14 位和 11 位版本，采用 RoHS 兼容的 9mm x 15mm BGA 封裝。LTC2000 的商用和工業溫度級版本已開始批量供貨，價格富競爭力，LTC2000-16 的千片批購價為每片 69.00 美元。
性能概要：LTC2000
·在 70MHz fOUT 時 SFDR 為 80dBc
·從 DC 至 1000MHz fOUT 的 SFDR >68dBc
·40mA 標稱滿標度電流，±1V輸出兼容
·10mA 至 60mA 可調滿標度電流范圍
·單或雙端口 DDR LVDS 和 DHSTL 接口
·低延遲 (單端口為 7.5 個周期，雙端口為 11 個周期)
·從 DC 至 1000MHz，雙音 IMD >78dBc
·在 65MHz fOUT 偏移1MHz 時有 –165dBc/Hz 附加相位噪聲
·170 引線 (9mm x 15mm) BGA 封裝
照片說明：16 位、2.5Gsps DAC |
