| NS4258 超低噪聲、防失真、5W雙聲道AB、D類雙模式音頻功放IC性能簡介及應用說明 |
|
|
| 文章來源： 更新時間：2014/9/12 9:51:00 |
在線咨詢： |
| |
功能說明
NS4258是一款全差分輸入，超低噪聲，防失真，無需濾波器，5W×2 雙聲道 AB 類 D 類切換音頻功放。NS4258采用全差分輸入設計，使得功放有較好的共模噪聲抑制特性。NS4258采用先進的技術，在全帶寬范圍內極大地提高信噪比，最大限度地降低了底噪聲。獨特的防失真(NCN)功能可以有效防止輸入信號過載導致的輸出信號失真，實現更加舒適的聽覺感受。同時可以有效保護在大功率輸出時揚聲器不被損壞。AB/D 類工作模式可通過一個控制管腳高低電平切換，以匹配不同的應用環境。其輸出無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB 面積和系統成本。NS4258在 5V 的工作電壓時，每個通道能夠向 2Ω 負載提供 5W 的輸出功率.NS4258內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計,D 類模式下高達 85%以上的效率更加適合低電壓，高功率輸出的音頻系統。
NS4258提供 eTSSOP-20 和 SOP-16 封裝，額定的工作溫度范圍為-40℃至 85℃。
主要特性
輸出功率：3.2W×2(4Ω 負載), 5.2W ×2(2Ω 負載)
超低底噪: 90uV
工作電壓范圍：2.8V～5.5V 0.05%THD（2 W 輸出功率、5V 電源、2Ω 負載、ClassD）
AB 類 D 類切換功能
防失真(NCN)功能
差分輸入方式
優異的“上電，掉電”噪聲抑制
高達 85%的效率
過流保護、過熱保護、欠壓保護
eTSSOP-20 ，SOP-16 封裝
應用領域
藍牙音響
其他便攜式音響
芯片管教描述

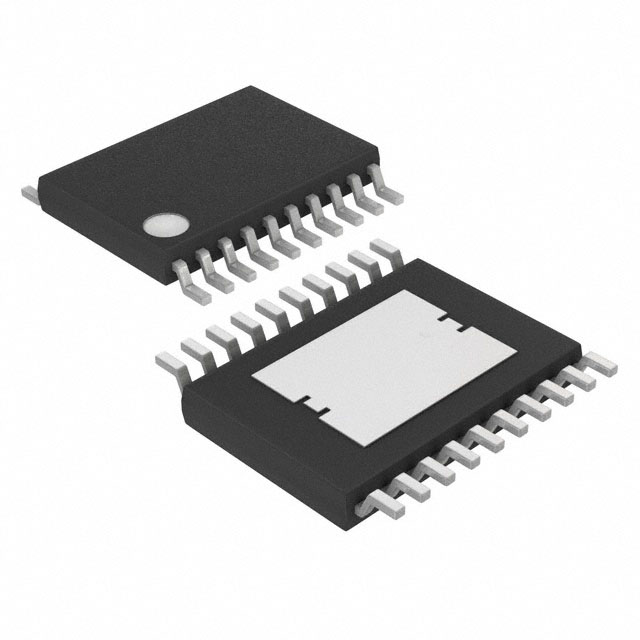

eTSSOP-20 封裝管腳分配圖
eTSSOP-20 封裝引腳功能描述
SOP-16 封裝管腳分配圖
SOP-16 封裝引腳功能描述
NS4258 應用圖
差分輸入模式
單端輸入模式
(以上管腳定義針對 eTSSOP-20 封裝)
