概述
HT8698是一款內置BOOST升壓模塊的立體聲D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至6.5V時，10% THD+N，4Ω負載條件下，能連續輸出2×5 W 的功率。其支持外部設置調節BOOST輸出電壓。
HT8698的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8698內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。此外，HT8698內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・防削頂失真功能(Anti-Clipping Function, ACF)
・優異的全帶寬EMI抑制性能
・免濾波器數字調制，直接驅動揚聲器
・輸出功率
2×5 W(VBAT=3.6V, PVDD = 6.5V, RL=4Ω,
THD+N=10%)
・電源
-升壓輸入VBAT：2.5V至5.5V
-升壓輸出PVDD：VBAT至6.5V
・BOOST輸出電壓可調
・保護功能
・過流/過熱/欠壓異常保護功能
・無鉛封裝，TSSOP20L-PP
ACF防破音功能描述
在ACF-1、ACF-2 模式下，當電路檢測到輸入信號幅度過大而產生輸出削頂時，HT8698通過自動調整系統增益，控制輸出達到一種最大限度的無削頂失真功率水平，由此大大改善了音質效果。此外，當電源電壓下降時，HT8698也能自動衰減輸出增益，實現與PVDD 下降值相匹配的最大限度無削頂輸出水平。
ACF ON 模式下的啟動時間（Attack time）指在突然輸入足夠大信號而產生輸出削頂的條件下，從ACF啟動對放大器的增益調整，直到增益從Av0 衰減至距目標衰減增益3dB 時的時間間隔；釋放時間（Release time）指從產生削頂的輸入條件消失，到增益退出衰減狀態恢復到Av0的時間間隔。HT8698的最大衰減增益為16dB。
應用
・藍牙音箱 ・便攜式音箱
・2.1聲道小音箱 ・擴音器
・iphone/ipod/ipod docking ・MP4, 導航儀
・平板電腦，筆記本電腦 ・智能手機
・小尺寸LCD電視/監視器 ・便攜式游戲機
引腳信息
引腳定義

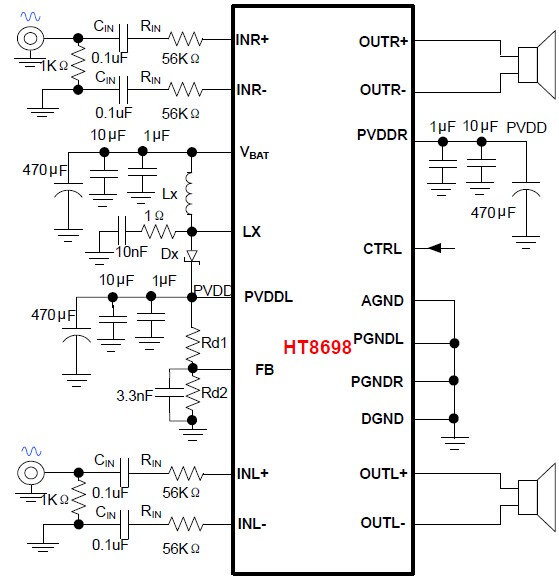

典型應用圖
