A4985/HR4985 內部集成了譯碼器的微步進電機驅動器性能簡介及應用說明

文章來源：更新時間：2014/10/21 9:38:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

描述
HR4985是一種便于使用的內部集成了譯碼器的微步進電機驅動器。其設計為使雙極步進電機能夠以全、半、1/4和1/8步進操作。步進模式由邏輯輸入MSx選擇。輸出
驅動能力達到35V和±1A。HR4985包括一個能夠控制慢或混合衰減模式的電流調節器，其截止時間固定。管教功能與Allegro公司的A4985完全兼容，可完全替換，價格有極大的優勢！
譯碼器是HR4985易于實施的關鍵。通過STEP簡單的輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口。這使其更適于應用在沒有復雜的微處理器或微處理器負擔過重的場合。
在步進操作期間，HR4985的內部電路可以自動的控制其PWM操作工作在快、慢及混合衰減模式。在混合衰減模式下，器件初始經過一段時間的快衰減后，將切換至慢衰減模式直至固定截止時間結束。混合衰減模式控制不但降低了電機工作時產生的噪聲，還增加了步進的準確性，同時減小了系統的功耗。
內部的同步整流控制電路改善了PWM操作時的功耗。
內部保護電路包括：利用遲滯實現的過熱關機、欠壓鎖定及交叉電流保護。不需要特別的加電排序。
HR4985目前提供一種貼片封裝：帶有裸露焊盤的QFN-24封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％霧錫電鍍。

特點
●低輸出阻抗RDS(ON)
●自動電流衰減檢測并選擇混合、快和慢等電流
衰減模式
●降低功耗的同步整流功能
●內部欠壓鎖定
●交叉電流保護
●3.3V和5V兼容邏輯電平
●QFN封裝
●過熱關斷電路
●對地短路保護
●負載短路保護
●低電流睡眠模式，<10uA

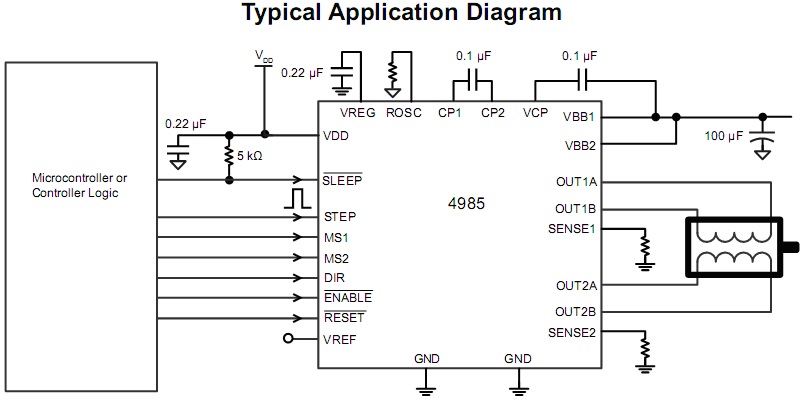

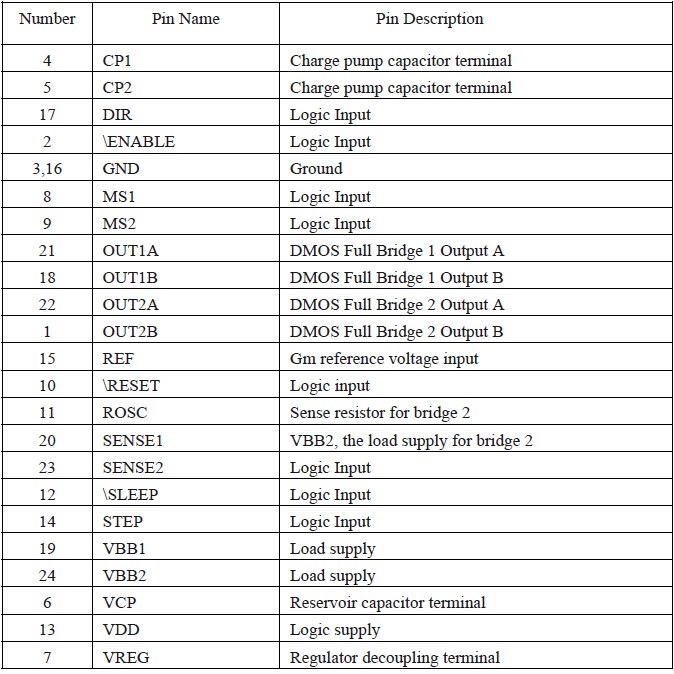

引腳信息
