全球知名半導體制造商ROHM集團旗下的LAPIS Semiconductor面向搭載電機、壓縮機及加熱器等產生噪音干擾的零部件的家電和工業設備，開發出超強抗噪音干擾/高溫環境的16bit低功耗微控制器ML620100系列“ML620150家族”。
ML620150家族是今年9月推出的ML620500系列的后續16bit低功耗微控制器產品。LAPIS Semiconductor在所擅長的低功耗設計技術優勢基礎上，利用獨有的抗噪音干擾電路，在國際標準“IEC61000-4-2”的抗噪度測試中成功達到最高水平。由于微控制器本身的抗擾性能優異，因此無需多余的抗噪音對策。另外，工作溫度范圍也非常寬，覆蓋-40℃～+105℃，即使在高溫環境下也可放心使用。不僅如此，由于可通過4通道16bit PWM(注1)輸出來控制功率半導體IGBT(注2)，因此也是大功率電飯煲、面包機、IH烹飪加熱器等應用的最佳選擇。
現在，該產品的樣品正在出售中，預計從2015年3月份開始投入量產并批量供貨。生產基地為L(zhǎng)APIS Semiconductor宮城。
今后，LAPIS Semiconductor將面向家電、工業設備領域，繼續擴充超強抗噪音干擾/高溫環境的微控制器產品陣容，為各種家電和工業設備打造安心、安全的系統而貢獻力量。
＜背景＞
家電、工業設備多使用電機、壓縮機、加熱器等產生噪音的零部件，尤其是在廚房中，同一電源線上多個家電同時工作，這種環境要求必須采取抗電源噪音干擾的對策，比如在系統整體上添加屏蔽層等。另外，家電和工業設備多是會因?yàn)殡姍C(jī)和加熱器等的發熱使環境溫度增高的設備，因而要求產品在高溫環境下也可穩定工作。
另一方面，以往家電中多使用8bit微控制器，但為追求舒適性和便利性，正在向自動化、高性能化方向發展，這要求所使用的傳感器精度更高，同時也要求微控制器的處理能力更強，因此，8bit微控制器已逐步被16bit微控制器所取代。
LAPIS Semiconductor擁有解決這些噪音、溫度問題的16bit低功耗微控制器產品陣容，含3種存儲器容量、3種封裝尺寸共計9種產品，可為客戶提供最適合客戶規格的產品。
＜新產品特點＞

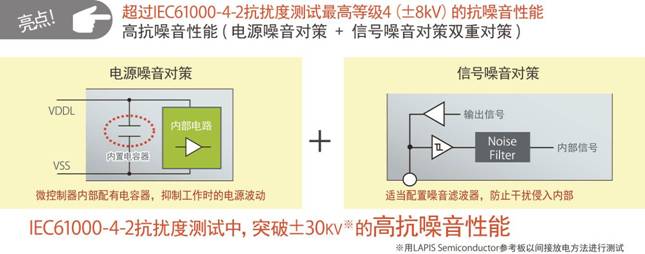

1. 突破IEC61000-4-2抗擾度測試最高等級4的超強抗噪音干擾性能
沿用8bit MCU ML610100系列的電路方式，在國際電工委員會(IEC)頒布的標準IEC61000-4-2的測試中，突破間接放電最高等級4(±8kV)，成功達到測量極限±30kV。
2. 支持105℃工作，可適應嚴苛的溫度環境
使用溫度范圍支持-40℃～+105℃，最適合電飯煲、面包機等烹調家電和各種工業設備等在高溫環境下的應用。
3. 含寬引腳間距封裝，支持家電、工業設備中使用的波峰焊
P-TQFP52 10x10mm 0.65mm pitch, P-QFP64 14x14mm 0.8mm pitch
4. 4通道16bit PWM，支持功率半導體IGBT的控制
具備自動重載定時器功能、軟件觸發/外部觸發的啟停功能、計數時鐘可選擇外部事件的功能等對PWM控制
有效的各種定時器功能，還可進行功率半導體IGBT的控制。

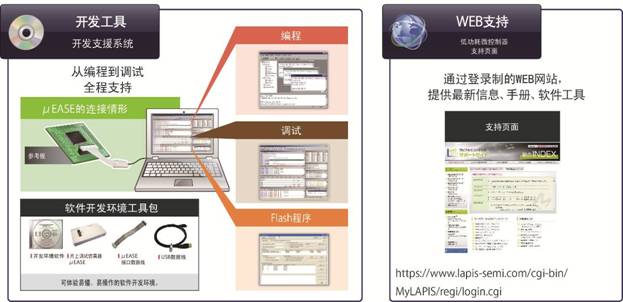

5. 完善的支持體制
本LSI還具備完善的支持體制，備有可輕松開始評估的“ML620150家族”參考板和軟件開發環境。不僅如此，還設有 "用戶支持頁面" ，登錄LAPIS Semiconductor官方網站即可利用各種手冊和工具等。
【ML620150家族・規格概要】
|
項目
|
規格
|
|
MCU內核
|
LAPIS Semiconductor獨有的16bit RISC內核 (內核名稱：nX-U16/100)
|
|
工作時鐘
|
低速時鐘/ 外部晶振 (32.768kHz)、內置低速RC振蕩 (32.768kHz)
高速時鐘/ 內置PLL振蕩 (8.192MHz)、內置RC振蕩 (2.097MHz)
|
|
內部存儲器
|
ROM (Flash) 32K-64KByte, Data Flash 2Kbyte
RAM 2KByte
|
|
定時器
|
16bit x4, 8bit x2
16bit PWM x4 （可IGBT控制）
低速側TBC x1, WDT x1
|
|
通用端口
|
最大41(48pin), 45(52pin), 57(64pin) *未使用外部晶振時
LED顯示用端口x4（通用端口輔助功能）
|
|
外部中斷
|
7 (48pin), 8 (52/64pin)
|
|
串行接口
|
I2C(Master) x1, UART(全雙工) x1（（半雙工）x2）, SSIO(SPI) x1
|
|
模擬接口
|
10bit逐次比較型ADC x12
轉換器 x1
|
|
其他功能
|
電源電圧檢測、上電復位、時鐘輸出等
|
|
工作頻率
|
32.768kHz～8.192MHz
|
|
工作溫度
|
-40～105℃
|
|
電源電壓
|
1.8～5.5V
|
|
封裝
|
P-TQFP48 7x7mm 0.5pitch, P-TQFP52 10x10mm 0.65pith,
P-QFP64 14x14mm 0.8pitch, TQFP64 10x10mm 0.5pitch
|
【銷售計劃】
-產品名 ROM/ 32KByte, 48KByte, 64KByte
48pin/ ML620Q151, ML620Q152, ML620Q153
52pin/ ML620Q154, ML620Q155, ML620Q156
64pin/ ML620Q157, ML620Q158, ML620Q159
-樣品出貨時間 樣品出貨中
-樣品價格（參考） ML620Q151 100日元起（不含稅）
-量產出貨計劃 2015年 3月開始
-量產規模 月產15萬個
【應用例】
電飯煲、吸塵器、烤箱、烘干機、剃須刀等各種家電、所有工業設備
【術語解說】
注1 PWM (Pulse Width Modulation) ： 脈寬調制
注2 IGBT (Insulated Gate Bipolar Transistor) ： 絕緣柵雙極晶體管
注3 EMC (Electro-magnetic Compatibility) ： 電磁兼容性 |
