擴音器工作流程及組成原理:

（1）工作流程
輸入——前置放大級——推動級——OTL功率輸出級——揚聲器
（2）組成原理

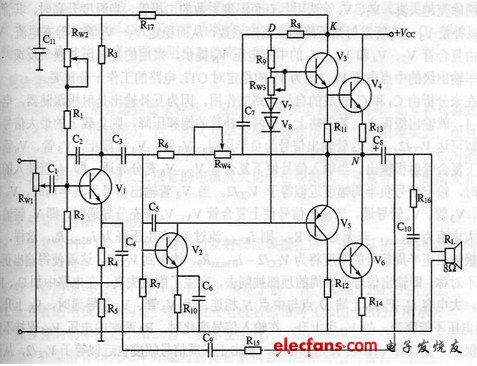

①前置放大級（輸入級）
前置放大級由V1管，R1、RW2，R2，R3，R4，R5，C1，C2，C3，C4等連接成的共發射極放大電路，采用分壓式電流負反饋偏置穩定電路。
②推動級
推動級由V2管，R6，RW4，R7，R8，R9，V7管，V8管，RW3，R10，C5，C6，C7組成，連接成共發射極分壓式偏置穩定電路。它承擔向功率輸出級提供足夠的推動電流的任務。推動級功率輸出級采用直接耦合方式。
③OTL功率輸出級
輸出級有向負載輸出信號功率的任務，它由V3、V4管組成的NPN型復合管，V5、V6管組成的PNP型復合管和R11、R12、R13、R14、C8共同級成準互補對稱電路。
3、實踐制作擴音器印制板圖和電器元件面排布圖
4、實踐制作擴音器的元器件參數及型號
