概述
HT8793 是一款內部集成32階數字音量控制以及放破音功能的D類音頻功率放大器。在VDD=8.5V、THD+N=10%、4Ω負載下，能連續輸出10W功率。HT8793具有防破音（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），顯著提高音質，創造舒適聽音享受，并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off 模式可配置。
此外，HT8793內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・防削頂失真功能(Anti-Clipping Function, ACF)
・免濾波器數字調制，直接驅動揚聲器
・32階數字音量控制
・輸出功率
10W (Class D,VDD=8.5V, RL=4Ω, THD+N=10%)
・過流保護功能
・過熱保護功能
・欠壓異常保護功能
・無鉛無鹵封裝，TSSOP16L-PP
ACF防破音功能描述
在ACF-1、ACF-2 模式下，當電路檢測到輸入信號幅度過大而產生輸出削頂時，HT8793通過自動調整系統增益，控制輸出達到一種最大限度的無削頂失真功率水平，由此大大改善了音質效果。此外，當電源電壓下降時，HT8793也能自動衰減輸出增益，實現與PVDD 下降值相匹配的最大限度無削頂輸出水平。工作原理如下圖所示：
ACF ON 模式下的啟動時間（Attack time）指在突然輸入足夠大信號而產生輸出削頂的條件下，從ACF啟動對放大器的增益調整，直到增益從Av0 衰減至距目標衰減增益3dB 時的時間間隔；釋放時間（Release time）指從產生削頂的輸入條件消失，到增益退出衰減狀態恢復到Av0的時間間隔。HT8793的最大衰減增益為16dB。
應用
・藍牙音箱 ・便攜式音箱
・2.1聲道小音箱 ・擴音器
・iphone/ipod/ipod docking ・拉桿音箱
・平板電腦，筆記本電腦 ・便攜式游戲機
・小尺寸LCD電視/監視器 ・MP4, 導航儀
引腳信息
引腳定義

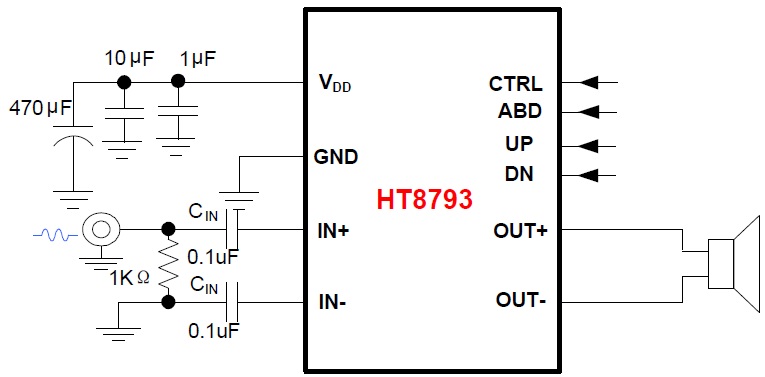

典型應用圖
