描述
HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。每一個橋的功率輸出模塊由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。HR8833提供一種另帶有裸露焊盤的TSSOP-16封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。管教功能完全兼容DRV8833。
特點
雙通道H橋電流控制電機驅動器
驅動兩路直流電機或者一個步進電機
低RDS(ON)電阻
800mA驅動輸出
輸出可以并用，1.6A驅動輸出
寬電壓供電，4V-10.8V
PWM電流整流/限流
過溫關斷電路
短路保護
欠壓鎖定保護
應用
鋰電池供電玩具
POS 打印機
安防相機
辦公自動化設備
游戲機
機器人
管教圖

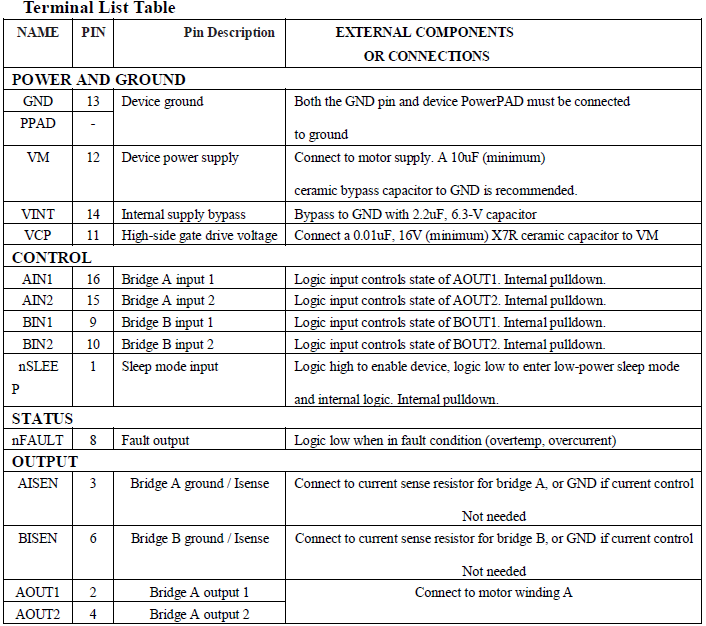

管腳列表
典型應用原理圖
