A3992/HR3992 DMOS全橋PWM串行控制兩相步進電機驅動IC產品概述及應用說明

文章來源：更新時間：2015/5/28 14:20:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

描述
HR3992是一種便于使用PWM來控制電流的雙極微特步進電機驅動器, 輸出驅動能力達到35V和±1.5A。內部固定關閉時間的PWM電流控制時序電路可以通過串行接口進行編程，使其工作在慢衰、快衰或混合衰減模式。通過串行總線，利用兩個六比特線性DAC結合一個參考電壓來決定預期負載電流。六比特的控制允許最大靈活的實現力矩控制，多種步進模式，從微步進到整步驅動。負載電流最小增量為1.56%，相對于最大值。在電流衰減期間，同步整流電路允許電流流經低導通電阻RDS 的DMOS驅動管，這樣省去了外部齊納二極管，改善了PWM操作時的功耗。內部保護電路包括：帶遲滯額過熱保護、欠壓鎖定及過流保護。不需要特別的上電時序。HR3992 目前提供一種貼片封裝：帶有裸露焊盤的TSSOP-24封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。管腳功能完全兼容A3992 .

特點
±1.5A 35V輸出
低導通電阻RDS(ON)
6bits 線性DACs 實現微步進
可編程慢衰、快衰和混合衰減模式
內部4M時鐘
串行總線控制
降低功耗的同步整流功能
兼容3.3V和5V邏輯電平
過流保護
內部欠壓鎖定和過熱關斷保護
對地短路保護
負載短路保護
低電流睡眠模式和空閑模式，<10uA

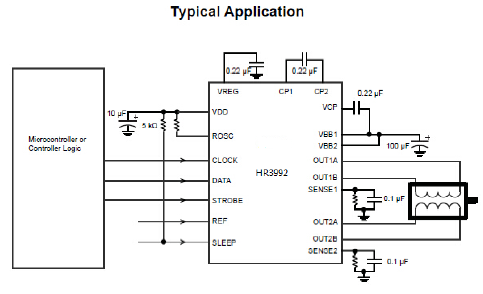

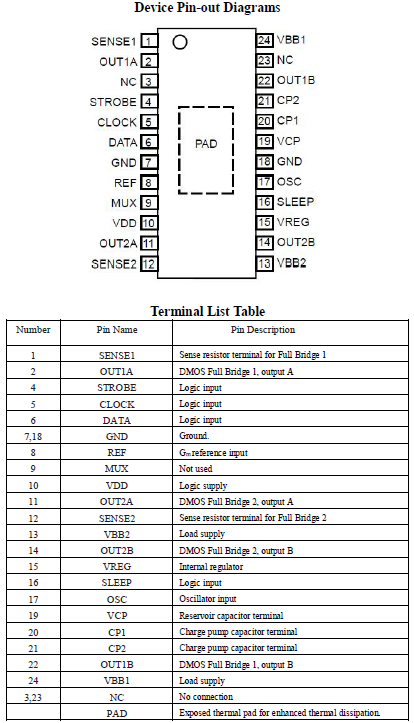

管教圖及功能說明
