Linear推出雙向、輸入電流可編程的降壓-升壓型超級電容器充電器 LTC3110，該器件具主動充電平衡，適合單或兩節串聯超級電容器。專有的低噪聲降壓-升壓型拓撲使該器件相當于兩個單獨的開關穩壓器，從而減小了尺寸和成本，并降低了復雜性。LTC3110 可于備份和充電兩種模式工作。在備份模式，該器件由超級電容器儲存的能量供電，保持 1.71V 至 5.25V 的系統電壓 (VSYS)。此外，超級電容器存儲輸入 (VCAP) 具備實用的寬工作范圍，可從 5.5V 直至 0.1V。這確保實際儲存的全部超級電容器能量都能得到利用，因此延長了備份時間或減小了存儲電容器尺寸。而在充電模式中，當主電源系統有效時，LTC3110 可自主地或通過用戶命令將功率流動改為相反方向，利用穩定的系統電壓給超級電容器充電并作出平衡。降壓-升壓型 PWM (脈沖寬度調制器) 使 VCAP 高效地充電至高于或低于 VSYS。該器件還具備充電模式平均輸入電流限制，能夠以 ±2% 的準確度設定至高達 2A，從而防止系統電源過載，同時最大限度縮短電容器再充電時間。
LTC3110 的主動充電平衡功能消除了消耗能量的外部鎮流電阻器的恒定消耗，甚至在電容器失配時也可確保充電，并減少再充電頻度。可編程的最大電容器電壓調節可主動地平衡和限制串聯電容器組中每個電容器兩端的電壓為設定值的一半，從而確保隨電容器老化并逐漸出現容量失配時也能可靠工作。低 RDS(ON)、低柵極電荷同步開關提供了高效率轉換，以最大限度縮短存儲組件的充電時間。LTC3110 非常適合為備份電源應用中的大型電容器提供安全充電和保護，例如服務器和 RAID 系統、以及具電池 / 電容器備份的 RF 系統。
LTC3110 的輸入電流限制和最大電容器電壓可用電阻器編程。平均輸入電流在 0.125A 至 2A 設定范圍內得到準確控制。引腳可選的突發模式 (Burst Mode®) 工作提高了輕負載效率，并將備用電流降至僅為 40µA，以及將停機電流降至不到 1µA。LTC3110 的其他特點包括 1.2MHz 的高開關頻率 (可最大限度地縮小外部組件尺寸)、熱過載保護、兩個用于方向控制和充電結束的電壓監控器、以及一個具有集電極開路輸出的通用比較器 (用于和微控制器或微處理器相連接)。
LTC3110 采用緊湊的耐熱性能增強型 24 引線和 TSSOP 4mm x 4mm QFN 封裝，兩者均有 E 級和 I 級版本，可在 –40°C 至 125°C 溫度范圍內工作，而高可靠性 H 級版本的工作溫度可高達 150°C。E 級版本器件的千片批購價為每片 4.45 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3110。

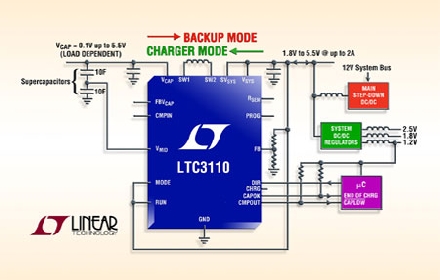

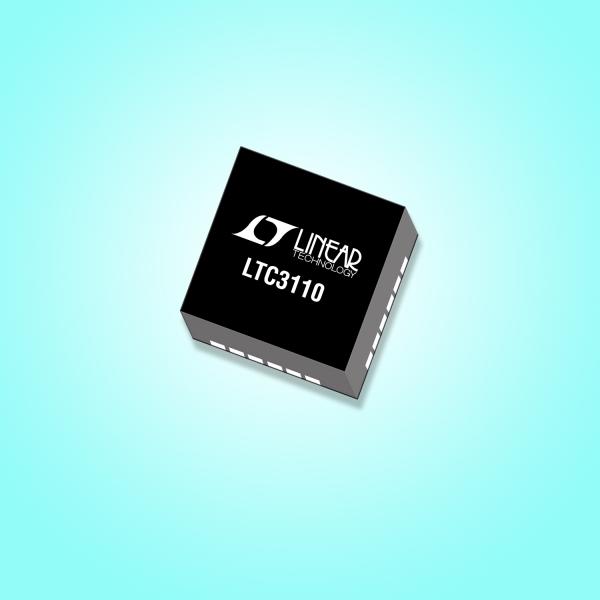

照片說明：2A 雙向降壓-升壓型超級電容器充電器
性能概要：LTC3110
·VCAP 工作電壓范圍：0.1V 至 5.5V
·VSYS 工作電壓范圍：1.71V 至 5.25V
·從充電模式自動切換到備份模式
·準確度達 ±2% 的可編程充電輸入電流限制從 125mA 至 2A
·±1% 備份電壓準確度
·自動備份電容器平衡
·固定 1.2MHz 開關頻率
·突發模式工作時 IQ 為 40μA
·額外提供具集電極開路輸出的可編程多用途比較器
·集電極開路輸出指示工作方向和充電結束
·扁平 TSSOP-24 和 4mm x 4mm QFN-24 封裝
|
