| Freescale Kinetis L系列MCU智能手表設計方案 |
|
|
| 文章來源： 更新時間：2015/6/23 9:36:00 |
在線咨詢： |
| |
FreescaleKinetis L系列微控制器，基于ARM®Cortex®-M0+內核，提供超低功耗和小尺寸封裝，具有可擴展的集成度和易于使用等特性。
Kinetis L系列MCU特性:
超低功耗
新一代32位ARM Cortex-M0+內核：與最接近的8/16位架構相比，CoreMark/mA能效得分高兩倍
單周期快速I/O訪問端口有利于位拆裂(bit banging)和軟件協議仿真，保持了8位器件的“使用體驗”
多個靈活的低功耗模式，包括新的計算時鐘選項，該功能通過將外設置于異步停止模式，降低了動態功耗
LPUART、SPI、I2C、ADC、DAC、LP定時器和DMA支持低功耗模式運行，無需喚醒內核
存儲器
帶64字節緩存的32 KB閃存，4 KB RAM
安全電路可防止對RAM和閃存內容的非法訪問
8 KB ROM和內置引導加載程序，可簡化MCU編程工作，支持輕松升級閃存
性能
ARM Cortex-M0+內核，在整個工作電壓和溫度范圍(-40ºC至+105ºC)內，可提供48 MHz的內核頻率
位操作引擎，用于改善外設模塊的位處理
Thumb指令集將高代碼密度和32位性能結合在一起
多達4通道的外設和存儲器用DMA，使CPU負載更低，系統吞吐更快
時鐘獨立的COP可防止時鐘偏移或代碼失控，適用于故障安全型應用
混合信號
12位ADC，可配置分辨率、采樣時間和轉換速度/功率
集成式溫度傳感器
帶內置6位DAC的高速比較器
支持DMA的12位DAC
定時和控制
一個6通道和一個兩通道16位低功耗定時器PWM模塊，支持DMA
兩通道32位周期中斷定時器為實時操作系統任務調度程序提供時基，或為ADC轉換提供觸發信號源
低功耗定時器能夠在除VLLS0外的所有功耗模式下運行
帶日歷的實時實鐘
人機接口
電容式觸摸傳感接口支持多達16個外部電極和DMA數據傳輸
通用IO帶引腳中斷支持、DMA請求功能及其他引腳控制選項
數據連接與通信
支持DMA的I2C，速率高達100 kbps，可與SMBus V2特性兼容
支持DMA的LPUART和SPI

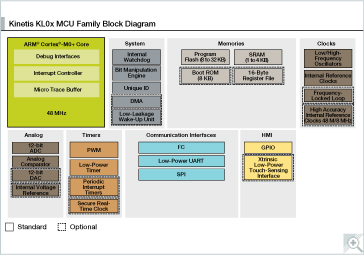

圖1.Kinetis L系列MCU框圖
智能手表是一種聯網平臺，用于與智能手機及各種其他聯網設備進行交互以完成各種任務，例如，查閱短信和電子郵件、播放流媒體音樂及篩選來電。
飛思卡爾提供廣泛的嵌入式解決方案產品組合，從基于ARM® Cortex-M0+技術的超低功耗Kinetis L系列MCU，到基于ARM® Cortex®-M0+內核技術的i.MX 6SoloLite應用處理器，以及多種輕量級、功能豐富的軟件選項，支持目前及未來的智能手表使用模式。
目標應用
體育/健身監測設備
移動式醫療保健設備
遠程醫療產品
患者監護設備

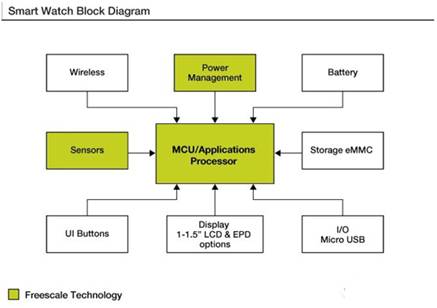

圖2.智能手表框圖
目標應用
體育/健身監測設備
移動式醫療保健設備
遠程醫療產品
患者監護設備
優點
支持各種存儲器架構
齊全的MCU/MPU能夠滿足各種使用模式對電源、存儲器、數據連接和顯示功能的需求
支持各類操作系統，包括裸機、MQX™、Linux®和Android™
支持LCD - 低功耗段式、全32位RGB LCD和EPD顯示屏
支持各種低功耗無線協議，例如Bluetooth®、Bluetooth Low Energy、Zigbee和Wi-Fi®
小型封裝方式適合空間受限的系統

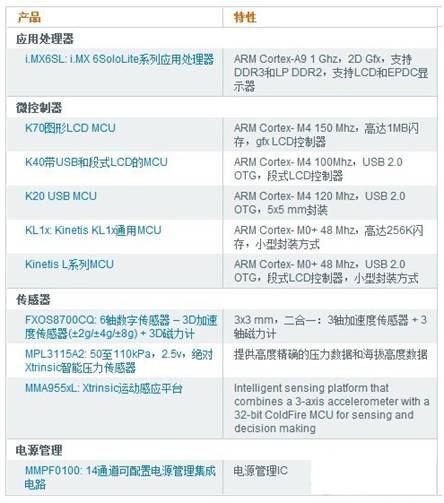

推薦的解決方案
|
| |
|
|
|
|
|
| |
|
| |
|
|
