Linear推出高集成度、高壓、同步降壓型電池充電器控制器 LTC4015，該控制器支持多種電池化學組成，并具內置遙測功能。該器件從交流適配器、太陽能電池板、鋰離子 / 聚合物、磷酸鐵鋰 (LiFePO4) 或鉛酸電池組等各種輸入源高效地傳送功率，系統負載可高達 35V。LTC4015 提供先進的系統監視和管理功能，包括電池庫倫計數和健康狀況監視。當要求主微控制器訪問 LTC4015 最先進的功能時，可以選擇使用 I2C 端口。該產品的主要充電功能可以利用引腳搭接配置和設定電阻器來調節。
該器件可提供 ±5% 的精準充電電流調節 (高達 20A)、±0.5% 的充電電壓調節，并工作在一個 4.5V 至 35V 的輸入電壓范圍。應用包括便攜式醫療儀器、軍用設備、電池備份應用、工業手持式設備、工業照明、堅固的筆記本電腦 / 平板電腦、以及遠程供電的通信和遙測系統。
LTC4015 包含一個準確的 14 位模數轉換器 (ADC) 和一個高分辨率庫倫計數器。該 ADC 連續地監視大量系統參數，包括輸入電壓、輸入電流、電池電壓、電池電流，并按照命令報告電池溫度和電池串聯電阻 (BSR)。通過監視這些參數，LTC4015 可報告電池的健康狀況以及其充電狀態。所有的系統參數均可通過一個兩線式 I2C 接口進行監視，而可編程和可屏蔽警示則能確保只有感興趣的信息才會引起中斷。
LTC4015 的片內充電模式專為多種電池化學組成一一進行了優化，包括鋰離子 / 鋰聚合物、磷酸鐵鋰和鉛酸電池。配置引腳允許用戶在若干種針對各電池化學組成預先定義的充電算法、以及幾種其參數可通過 I2C 實施調節的算法中進行選擇。充電電壓和充電電流均可根據電池溫度自動地調節以遵從 JEITA 指引或定制設置。
LTC4015 采用 5mm x 7mm QFN 封裝，具裸露金屬焊盤以實現卓越的熱性能。E級和 I 級器件在 –40°C 至 125°C 溫度范圍內工作有保證。E 級版本的千片批購價為每片 5.95 美元，有現貨供應。

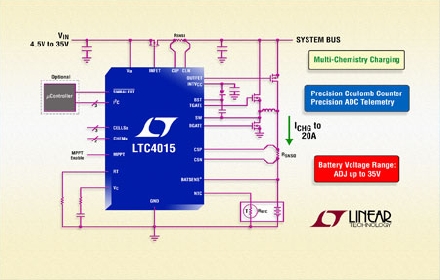

照片說明：35VIN/35VOUT 降壓型電源管理充電器控制器
性能概要：LTC4015
·具終止功能的多化學組成鋰離子 / 鋰聚合物、磷酸鐵鋰或鉛酸電池充電器
·高效率同步降壓型控制器充電器
·14 位 ADC 用于監視 VBAT、IBAT、VIN、IIN、VSYSTEM 和芯片溫度
·電池容量和健康狀況監視器
o精準型庫侖計數器
o用于監視電池串聯電阻和電池溫度的 14 位 ADC
·寬的充電輸入電壓范圍：4.5V 至 35V
·高達 35V 的寬電池電壓范圍
·先進的最大功率點跟蹤算法
·可選 I2C 串行端口控制
·“付運和儲存” 特性可最大限度地延長電池保存壽命
·輸入和輸出理想二極管提供低損耗電源通路 (PowerPath™)
·耐熱增強型 38 引線 5mm x 7mm QFN 封裝 |
