士蘭微電子近期在智能功率模塊（IPM）領域繼續推出新品，其中之一就是推出了600V/15A 3相全橋驅動SD15G60FA/FB，可廣泛應用于空調壓縮機、冰箱壓縮機和低功率變頻器。
SD15G60FA/FB是高度集成、高可靠性的3相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動領域，如空調、電冰箱、洗衣機等。其內置了6個低損耗600V/15A IGBT管和3個高速半橋高壓柵極驅動電路。
該產品還內部集成了欠壓、短路、過溫等各種保護功能，提供了優異的保護和寬泛的安全工作范圍。擁有3個獨立的負直流端，即每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
另外，SD15G60FA/FB采用了高絕緣和易導熱的Al2O3 DBC設計，熱阻極低，采用DIP-24H封裝，封裝體非常緊湊，使用非常方便，尤其適合要求緊湊安裝的場合。

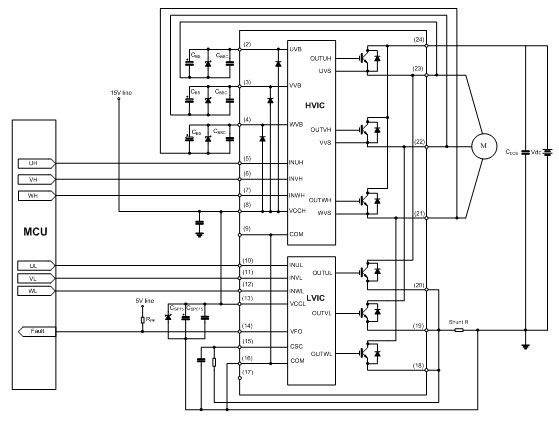

該產品的典型應用電路圖如下所示：
歷經多年發展, 士蘭微電子在電機驅動領域已形成包括HVIC、IPM、MOS、IGBT、PIM、MCU/DSP、AC-DC在內七大產品群, 覆蓋250V/500V/600V/1200V、2A-40A、15W-10kW各種規格。通過持之以恒的自主研發、技術革新和市場推廣, 重點產品如HVIC、IPM等均已成功應用到風扇、家電、伺服、變頻器等領域, 一舉打破該領域長期以來的國外技術壟斷, 也為民用、工業電機產品及方案國產化、小型化做出貢獻。 |
