| 雙聲道重低音電路 |
|
|
| 文章來源： 更新時間：2015/11/28 10:15:00 |
在線咨詢： |
| |
雙聲道重低音電路接在功放之前，經過加強的低音信號與原始信號混臺后送人功放推動音箱放音，其混合的量可調。

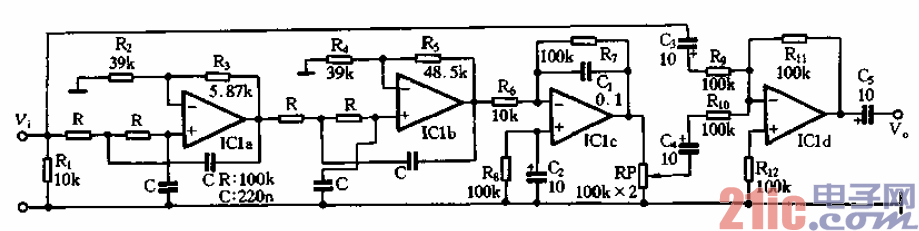

圖9一”是該電路的一個聲道的原理圖口
輸人信號經ICl-a,ICl-b及外圍元件所組成的四階低通濾波器處理，其中心頻率為70Hz，衰減斜率為每倍額程24dB，增益為8.2dB。然后再由ICI-c組成的十倍緩沖放大器放大后輸出。被提升了的低頻信號與原始信號分別由白、C4送ICl-d混合處理后送人功率放大器。低頻信號與原始信號混合的量可由RP調節，為了保證電位器RP關完后（低音信號混合量最小）原始信號的保真度，ICl-d混合放大器的增益設計為OdBo
該電路可使重低音雙聲道重放，聲場定位準確，而且其電路簡單，電路制作中在元件選擇上要注意使用優質元件，其中Icl可用四運放TL084，也可以選用性能更好的雙運放和單運放組成電路o另外，雙聲道重低音電路要求后面所接功放有一定的功率余量o同時，由于該電路的接人，不可避免的增大了整個音響系統的失真。 |
| |
|
|
|
|
|
| |
|
| |
|
|
