Linear推出恒定頻率峰值電流模式同步降壓型 DC/DC 轉換器 LTC7130，該器件提供溫度補償?shù)某?DCR 電流檢測和時鐘同步。LTC7130 的獨特架構減輕了補償負擔，能夠直接并聯多個 IC，以實現更大的電流能力。該器件還提高了電流檢測信號的信噪比，從而允許使用 DC 電阻值非常低的功率電感器，以最大限度提高大電流應用的效率。這個特點還降低了低 DCR 應用中常見的開關抖動，改善了電流限制準確度。LTC7130 的 4.5V 至 20V 輸入范圍支持多種應用，包括大多數中間總線電壓，并與很多類型的電池兼容。集成的 N 溝道 MOSFET 可在 0.6V 至 5.5V 輸出電壓范圍內提供高達 20A 的連續負載電流，從而使該器件非常適合負載點應用，例如大電流 / 低壓 DSP / FPGA / ASIC 基準設計。其他應用包括電信 / 數據通信系統、分布式電源架構和一般的高功率密度系統。
LTC7130 非常短的 90ns 最短接通時間允許高降壓比電源以高頻運行。工作頻率可在 250kHz 至 770kHz 范圍內選擇，并可同步至一個外部時鐘。在 –40°C 至 125°C 工作結溫范圍內，LTC7130 的總差分輸出電壓準確度為 ±0.5%。其他特點包括高速差分遠端檢測放大器、可編程輸出電流限制、具軟恢復的輸出短路保護、可編程軟啟動 / 跟蹤、降低功耗的 EXTVCC 和用于指示輸出 UV/OV 情況的故障指示器。

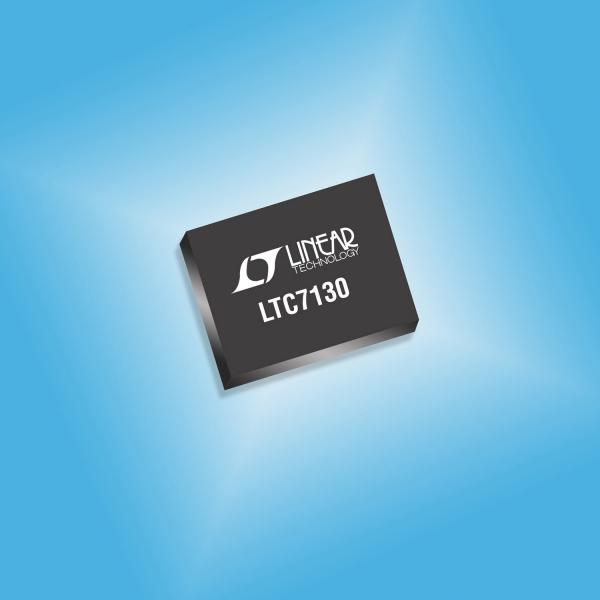

LTC7130 采用耐熱增強型 6.25mm x 7.5mm x 2.22mm BGA 封裝，有 RoHS 無鉛和有鉛 SnPb (63/37) 涂層兩種選擇。E 級和 I 級版本在 –40°C 至 125°C 工作結溫范圍內工作有保證。E 級版本的千片批購價為每片 7.95 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC7130。

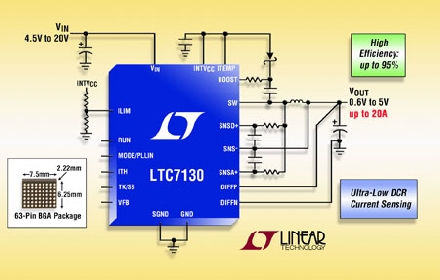

照片說明：具差分輸出檢測的 20VIN、20A 單片同步降壓型轉換器
性能概要：LTC7130
· 寬 VIN 范圍：4.5V 至 20V
· 為低占空比應用而優化
· 高效率：高達 95%
· 專有電流模式架構
· 大電流并聯運行
· 具溫度補償?shù)某?DCR 電流檢測
· 可編程輸出電流限制
· 高速差分遠端檢測放大器
· ±0.5% 輸出電壓調節準確度
· 具軟恢復的輸出短路保護
· 可編程軟啟動、跟蹤
· 250kHz 至 770kHz 可編程和可同步固定頻率
· 用于降低功耗的 EXTVcc
· 指示輸出 UV/OV 情況的故障指示器
· 6.25mm x 7.5mm x 2.22mm BGA 封裝
|
