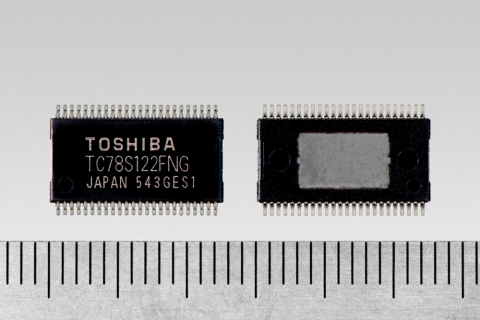

東京 - （美國商業資訊） - 東芝公司（東京證券交易所：6502）半導體＆存儲產品公司今天宣布推出“TC78S122FNG，”雙極2通道步進電機驅動器，提供40V的高電壓和電流2.0A的。樣品供貨今天開始批量生產預計于今年七月2016年開始。
高速，需要用于應用如打印機，監控?cái)z像機，辦公自動化設備，銀行終端，諸如自動柜員機，紙幣識別機，娛樂機器，家電高性能馬達驅動器。同時，設備的小型化是由客戶需求為節省空間的設備，優秀的設計加速。措施，以減少內部的設備和總的單元的低功耗也越來越重要產生的熱量。
東芝的新產品有兩個功能于一身的芯片雙通道驅動功能，并能夠同時運行兩個步進電機。空間可以通過集成電子元件如2合1片被保存在電路板。
因?yàn)橛蒊C本身產生的熱量，在以往的產品不能達到在于在許多應用中，包括辦公設備用2.0A馬達的驅動電流范圍連續操作。這種新產品可以通過降低輸出電阻同時驅動兩個通道由50％削減發熱* 1。
雖然在之前的產品IC的內部邏輯穩壓電路是工作在待機，新產品能夠在待機或者停止進行調壓，由于睡眠功能的結合。因此，IC的功率消耗被降低。
此外，新的產品不僅驅動步進馬達，它也提供接口用于驅動刷直流電機。這提供了步進電機的各種組合和有刷直流電機;例如步進電機中的一個信道和有刷直流電機的兩個通道。通過加強其產品線，東芝提供了多種選擇，以滿足電機驅動應用的各種需求。
新產品的主要特點
發熱低
發熱2-頻道同時驅動的由低降低電阻（0.6Ω或更小，上部+下部）。
低振動，低噪音
1/4步驟高分辨率電機驅動技術（最大值），衰減模式切換功能的恒流控制被采用，以減少振動和噪音。
低功耗
通過外部引腳控制內置的休眠功能減少了待機的IC電流消耗。
小包裝
設備和模塊的熱處理可以通過采用一個小和高散熱HTSSOP封裝被簡化。這可以向小型化集成電路和降低成本。東芝還計劃推出采用QFN封裝，這是一個更緊湊的封裝。
建錯誤檢測電路
新產品采用了熱關斷及過流關斷電路。的安全性和設備的可靠性設備設計過程中增加了信號他們輸出。
應用
工業設備（監控?cái)z像頭，銀行終端，如ATM機，按職位和工廠自動化設備），娛樂設備（彈珠和視頻老虎機），和家電（冰箱和空調）
|
Main Specifications of New Product
|
| Product name |
|
TC78S122FNG |
| Absolute maximum ratings |
|
40V, 2.0A |
| Number of drive channels |
|
Stepping motor: maximum 2 channels
Motor with DC brush: maximum 4 channels
|
| Control I/F |
|
CLK-IN |
| Package |
|
HTSSOP (Size: 12.5mm × 8.1mm × 1.2mm, pin pitch: 0.5mm) |
| Other features |
|
- The consumption current at standby is reduced by the built-in sleep function.
- Built-in error detection function (over heat detection, and over current detection)
- Error detection signal output function (ERR output)
- Supports the power-on sequence by the single power drive
|
| Mass production schedule |
|
July, 2016 |
[Note]
*1: Comparison with Toshiba’s previous product “TB62212.”
|
