Linear推出異常堅固和可耐受高電壓的 RS485 收發器 LTC2876 和 LTC2877，它們面向 PROFIBUS-DP (分散型外設) 主控和受控設備。與任何現場總線一樣，PROFIBUS-DP 系統容易遭遇安裝串線故障、接地電壓故障、或浪涌，這會引發超過典型收發器之絕對最大額定值的災難性過壓情況。不管處于發送、接收、待機還是斷電狀態，LTC2876 和 LTC2877 都能在其總線引腳上耐受 ±60V，從而消除了由于傳輸線路故障所引起的常見損壞。
LTC2876 和 LTC2877 提供了多種保護等級，因而使其成為諸多 PROFIBUS-DP 應用的合適之選，包括離散制造和工藝自動化。±25V 的擴展輸入共模范圍和全面的故障安全操作改善了電噪聲環境中和存在接地環路電壓情況下的數據通信可靠性，否則會導致數據誤差并有可能損壞器件。該器件非常高的 ESD 保護等級可保證 LTC2876 和 LTC2877 能夠在收發器引腳上承受 ±52kV HBM，并不會發生閉鎖或受損；在所有其他引腳上均提供了至 ±15kV HBM 的 ESD 保護等級。完全對稱的接收器門限可確保這些器件維持良好的占空比對稱性 (在低信號電平條件下) 和提升接收器抗噪聲能力，同時支持全面的故障安全操作。這兩款器件皆利用 PROFIBUS IEC 61158-2 和 TIA/EIA-485-A (RS485) 負載進行了測試，以確保與這兩項標準的兼容性。
LTC2876 和 LTC2877 提供了商用、工業和汽車級版本，分別可支持 0°C 至 70°C、–40°C 至 85°C，以及 –40°C 至 125°C 的工作溫度范圍。LTC2876 采用符合 RoHS 標準的 8 引腳 3mm x 3mm DFN 或 MSOP 封裝，而 LTC2877 則包括一個邏輯電源并采用符合 RoHS 標準的 10 引腳 3mm x 3mm DFN 或 MSOP 封裝。千片批購價為每片 2.48 美元。

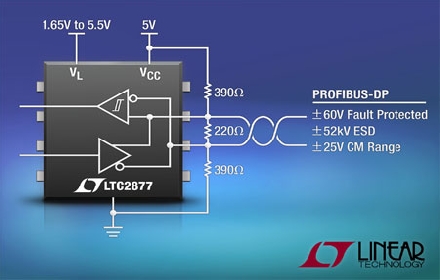

照片說明：具有高 ESD 和共模范圍的 ±60V PROFIBUS-DP 收發器
性能概要：LTC2876 和 LTC2877
· 提供了至 ±60V 的過壓線路故障保護
· ±52kV ESD 接口引腳，所有其他引腳為 ±15kV
· 擴展共模范圍：±25V
· 用于靈活數字接口的 1.65V 至 5.5V 邏輯電源引腳 (LTC2877)
· 5V 電源能夠在低至 3V 的電壓下工作，可適合低功率、低擺幅應用
· 寬工作溫度范圍：–40°C 至 125°C
· 采用小型 DFN 和 MSOP 封裝 |
