特瑞仕半導體（TOREX）推出支持低于1.0V的低輸出電壓且實現了超低消耗電流的同步整流降壓DC/DC轉換器XC9272系列。
目前，對低功耗的要求日益高漲，芯片組的核心電壓方面正在推進低電壓化。因GPS、Bluetooth等的核心電壓的低電壓化，預計在今后的市場需要不滿1.0V的核心電壓的芯片組的需求會進一步增加。基于這樣的背景，能支持低核心電壓的超低消耗DC/DC轉換器的需求將會增加。
此次，TOREX開發的DC/DC轉換器XC9272系列支持0.60～0.95V的低輸出電壓且實現了超低消耗電流0.5μA。XC9272系列可向需要低于1.0V的核心電壓的芯片組提供高效率電源，并能最大限度地支持低電壓芯片組性能的發揮。
通過模擬電路的合理化，實現了消耗電流0.5μA及通過采用PFM控制方式為工作方式，與以往的產品相比，大幅度提高了輕負載時的效率。因此，本產品可大幅度改善芯片組在休眠狀態下的功率消耗。
從而非常適合GPS功能、可穿戴設備、能量收集裝置等重視在休眠狀態下的效率要求電池長時間驅動的用途。
對應的輸出電壓為0.60V～0.95V，輸入電壓范圍為2.0V～6.0V，待機模式時將消耗電流控制在0.1μA以下。
保護功能內置了短路保護和UVLO，可選擇有無CL放電。
封裝可根據用途，從SOT-25及小型封裝USP-6EL（1.8 x 2.0 x h0.4mm）中選擇。
XC9272系列特點
支持低輸出電壓 : 0.60V～0.95V (精度±20mV)
超低消耗電流0.5μA
通過PFM控制實現了在輕負載時的高效率
快速負載瞬態響應：50mV (VIN=3.6V, VOUT=0.7V, IOUT=10μA→50mA)

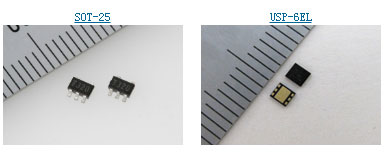

SOT-25及小型封裝USP-6EL(1.8 x 2.0 x h0.4mm)
保護功能: 短路保護、UVLO
CL放電可選擇
封裝：
 |
