2016年10月11日，Realtek（瑞昱半導體）推出最新USB 3.1 Type-C控制芯片---RTS5400。該芯片支持USB3.1 Gen2 SuperSpeed+ 規格的新一代控制芯片，較現有的USB3.0產品提高2.4倍的傳輸速率。

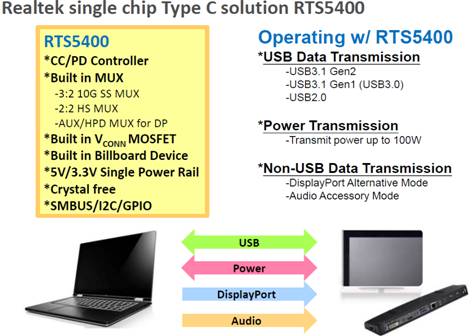

圖示1-Realtek（瑞昱半導體）的最新USB 3.1 Type-C控制芯片RTS5400示意圖

相較于目前較流行的USB 3.0的產品只提供USB數據接收與傳送功能外，RTS5400還內建了Type-C Power Delivery控制單元，并且整合High Speed MUXs與Low Speed MUXs到芯片內，減少了系統BOM cost。因此在該芯片的上行或下行埠皆可支持Type-C連接器及Power Delivery控制功能，可輕易設計完成支持一個USB 3.1 Type-C上行埠及下行端口全功能的USB 3.1 Type-C產品。

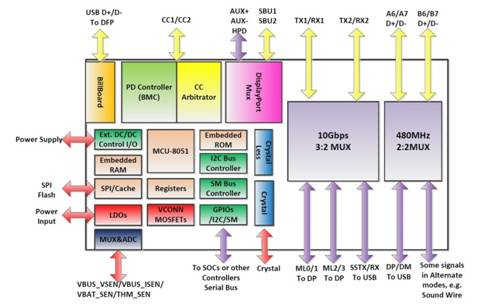

圖示2-Realtek（瑞昱半導體）的最新USB 3.1 Type-C控制芯片RTS5400內部架構圖

另外，Realtek（瑞昱半導體）RTS5400使用QFN 8mmX8mm封裝，而且周邊器件精簡，可大幅縮短開發時程，并輕易設計體積小而精巧的產品。此外RTS5400符合現行Type-C的最新規格，并可支持USB3.1 Gen2的各種功能，讓開發者易于設計，同時易于節省開發成本，幫助客戶創造出更精美小巧差異化的產品。

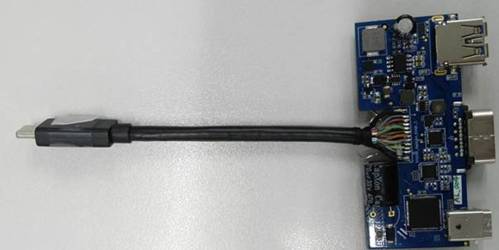

圖示3-Realtek（瑞昱半導體）的最新USB 3.1 Type-C控制芯片RTS5400展示板照片

RTS5400產品規格如下：

1.   USB3.1 Gen2 support
2.   PD 2.0 Support
3.   Embedded Billboard Device
4.   Support all Type-C Channel Configuration(CC) function
5.   Build-In low speed MUX switching for SBU 1/2 in alternate mode
6.   Build-In 10Gbps 3:2 MUX switching for 4 lane alternate mode
7.   Build-In 480Mbps 2:2 MUX switching for 1 lane alternate mode
8.   QFN-68 pin package
