| 隨著電子產品設計功能和性能的快速提升，消費者對產品輕薄化以及電池續航能力的要求也越來越高，在連接外設和復雜應用場景下，單節鋰電池方案已經越來越難滿足設計需求了，對于系統電源的設計者來說，多節電池串聯設計已是更優的選擇。
多節電池串聯應用的優勢
串聯電池可以為系統提供更高的供電電壓，從而提高功放、背光、以及5V供電設備模塊的轉換效率。對比單節電池，可以降低對充電電流的要求，同等負載下也降低了電池放電電流，對于電池壽命影響更小。
單節電池在常規系統應用下，放電截止電壓一般不低于3.3V，再考慮到大電流時電池內阻的影響，截止電壓甚至要求在3.5V以上，而同樣的串聯電池，則可以在系統穩定的前提下，可以有更低的截止電壓（2.5V），提高電池續航能力。
高精度且易用的電量計系統
在電池管理系統中，電量計的準確性對于用戶體驗也是非常重要的一環，多節電池串聯中，電芯個體的差異性也會給電量計量帶來了一定的難度。以往基本的電壓法存在負載瞬時變化影響電壓而計量不準的問題，而單純的庫侖計計量方式則會存在累計誤差，長時間使用會影響計量準確性。傳統將電量計設計在電池包中的做法則提高了電池的設計和更換的難度，且需要較長時間的電池參數調教。
AXP259 是X-Powers推出的高性能2-4節串聯電池管理的單芯片解決方案。該芯片支持最高DC 22V輸入，集成了最大3A的開關充電器和一路4A驅動能力的System Buck，效率可達92%。芯片支持IPSTM路徑管理功能，在DC輸入和電池之間智能選擇供電方式，滿足系統需求的同時優化電能使用，提高電池壽命。
AXP259還集成了電量計系統。依靠在電量計量領域的豐富經驗，X-Powers提出的E-GaugeTM系統，只需提供電池的基本參數，芯片內部集成的硬件電量計會綜合電壓以及庫侖計的兩種算法，分時段進行校正，實現最高2%精度的電量計量。系統具有內阻和容量學習功能，同時可以直接輸出容量百分比、電流、電壓、剩余容量等電量信息。在有效減少電池參數學習時間的基礎上，降低電池包設計難度，大幅減小電量計成本。
作為高集成度的高性能的電源管理芯片，AXP259外部只要簡單的添加容阻件和MOSFET就可以使用，極大降低了電源系統設計難度，芯片還集成了兩路switch，為系統應用提供更多功能。芯片還具有過壓保護、過流保護和過溫保護等安全保障機制，使系統更穩定、更安全。
Features
支持5~22V輸入和2~4接電池，最大充電電流為3A；
關機功耗小于40μA，DC輸入靜態電流500uA；
IPS（Intelligent Power Select） 智能電能管理系統；
易用的高精度電量計量系統；
支持I2C通信接口；
一路最大輸出5V@4A的DCDC，
一路高壓SW和一路低壓SW；
多重保護機制；
QFN7*7 56pin。
應用場景
大尺寸平板，２in1，WIFI音箱，移動微投，手持POS機等多節電池應用場景。

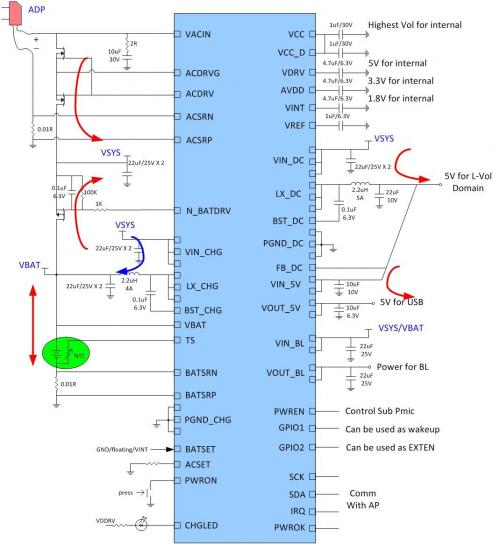

參考設計
X-Powers首創多節電池管理芯片
|
