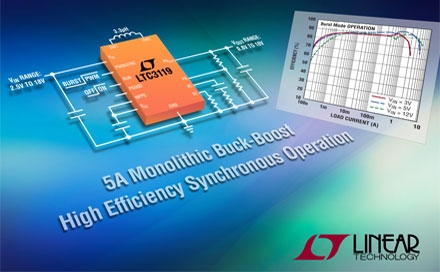

Linear推出同步電流模式單片降壓-升壓型轉換器 LTC3119，該器件在降壓模式提供高達 5A 連續輸出電流，可以使用多種輸入電源，包括單節或多節電池、未調節的交流適配器以及太陽能電池板和超級電容器。一旦啟動，該器件的 2.5V 至 18V 輸入電壓范圍可擴展到低至 250mV。輸出電壓在輸入高于、低于或等于輸出時可穩定，并可設定在 0.8V 至 18V 范圍。用戶可選的突發模式 (Burst Mode®) 運作將靜態電流降至僅為 35µA，從而提高了輕負載時的效率，同時延長了電池運行時間。LTC3119 采用專有的 4 開關 PWM 降壓-升壓型拓?fù)洌谒泄ぷ髂Ｊ较驴商峁┑驮肼暫蜔o抖動切換，因此非常適合對電源噪聲敏感的 RF 和高精確度模擬應用。該器件還包括可編程的最大功率點控制 (MPPC) 功能，從而在使用具高輸出阻抗或光伏電池時，可確保從電源提供最大功率。
LTC3119 包含 4 個內部低 RDSON N 溝道 MOSFET，以提供高達 95% 的效率。可以停用突發模式運行以提供低噪聲連續切換。外部頻率編程或使用內部 PLL 同步允許該器件在很寬的 400kHz 至 2MHz 開關頻率范圍內工作，因此可在效率和解決方案尺寸之間做出權衡。其他特點包括短路保護、熱過載保護、低于 3µA 的停機電流、以及一個電源良好指示器。該器件兼具纖巧的外部組件、寬工作電壓范圍、緊湊的封裝、以及低靜態電流等特點，非常適合 RF 電源、大電流脈沖負載應用、系統備份電源、以及鉛酸電池至 12V 轉換系統。
LTC3119 采用耐熱性能增強型 28 引線 4mm x 5mm QFN 和 28 引線 TSSOP 封裝。E 級和 I 級版本器件規定在 –40°C 至 125°C 工作溫度范圍，而 H 級版本器件為 –40°C 至 150°C，MP 級版本器件為 –55°C 至 150°C。E 級版本兩種封裝的千片批購價均為每片 7.15 美元。所有版本都有現貨供應。
性能概要： LTC3119
· 輸入電壓范圍：2.5V 至 18V
· 啟動后可在低至 VIN = 250mV 的條件下運行
· 輸出電壓范圍：0.8V 至 18V
· 在降壓模式、VIN > 6V 時，輸出電流為 5A
· VIN = 3.6V、VOUT = 5V 時，輸出電流為 3A
· 可編程開關頻率：400kHz 至 2MHz
· 可與一個高達 2MHz 的外部時鐘實現同步
· 準確的運行比較器門限
· 突發模式操作，無負載 IQ = 35μA
· 超低噪聲降壓-升壓 PWM
· 電流模式控制
· 最大功率點控制
· 電源良好指示器
· 內部軟啟動
· 28 引線 4mm x 5mm QFN 和 28 引線 TSSOP 封裝 |
